在當今電子制造業的快速發展中，印刷電路板（PCB）作為電子設備的核心組成部分，其質量和可靠性至關重要。為了確保PCB的可追溯性、防偽性和美觀性，標記技術扮演著關鍵角色。其中，PCB紫外激光打標系統憑借其高精度、高效性和環保特性，已成為現代PCB制造中的主流選擇。本文將深入探討這一系統的工作原理、優勢、應用場景及未來發展趨勢，以幫助讀者全面了解這一技術的重要性。

一、PCB紫外激光打標系統概述

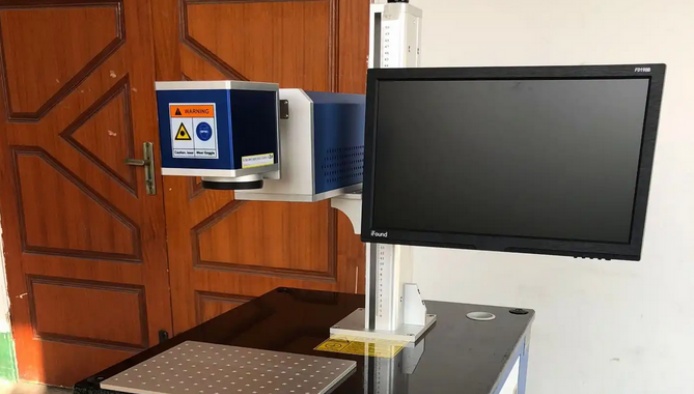

PCB紫外激光打標系統是一種利用紫外激光束對PCB表面進行非接觸式標記的設備。紫外激光的波長通常在355納米左右，屬于短波長、高能量的冷光源，能夠?qū)崿F(xiàn)微米級的精細加工。這種系統通過計算機控制激光束的移動，在PCB上雕刻出文字、條形碼、二維碼或圖案，標記永久且清晰，適用于各種材料，如FR-4、聚酰亞胺和金屬基板。與傳統的機械雕刻或油墨打印相比，紫外激光打標無需物理接觸，避免了材料損傷和污染，同時提高了生產效率和標記質量。

二、工作原理與技術組成

紫外激光打標系統的工作原理基于光熱效應和光化學反應的結合。當紫外激光束聚焦在PCB表面時，其高能量瞬間被材料吸收，導致局部溫度升高，引發材料蒸發或變色，從而形成永久標記。整個過程由以下幾個核心組件協同完成：

-激光源：產生穩定的紫外激光，通常采用固態激光器，如Nd:YAG或光纖激光器，確保輸出功率和波長的穩定性。

-掃描系統：包括振鏡和聚焦透鏡，通過計算機控制激光束的精確移動，實現高速、高精度的標記軌跡。

-控制系統：集成軟件和硬件，用戶可通過圖形界面設計標記內容，并實時監控打標過程，支持自動化和批量生產。

-冷卻系統：防止激光器過熱，確保長時間運行的可靠性。

這種系統的標記精度可達10微米以下，速度高達每秒數千個字符，適用于高密度PCB的微細加工。例如，在多層PCB上，紫外激光可以精準地標記出元件位置或序列號，而不影響內部電路結構。

三、優勢與特點

PCB紫外激光打標系統的廣泛應用得益于其多重優勢：

1.高精度與高分辨率：紫外激光的短波長使其能夠?qū)崿F(xiàn)極細的線條和復雜圖案，適用于微型PCB和柔性電路板的標記，確保標識清晰可讀。

2.非接觸式加工：避免了機械應力對PCB的損傷，減少了廢品率，尤其適用于脆性材料或高價值產品。

3.環保與節能：無需使用墨水、溶劑或化學品，減少了有害廢物排放，符合綠色制造趨勢。同時，激光打標能耗較低，降低了運營成本。

4.永久性與耐用性：標記耐磨損、耐高溫和化學腐蝕，在惡劣環境下仍能保持清晰，提高了產品的壽命和可追溯性。

5.靈活性與自動化：通過軟件集成，可輕松調整標記內容，支持二維碼等數據載體，便于物聯網（IoT）和智能制造中的應用。

據統計，采用紫外激光打標系統后，PCB生產線的效率可提升30%以上，同時錯誤率顯著降低。這在汽車電子、航空航天等領域尤為重要，其中每個組件的標識都必須絕對可靠。

四、應用場景與實際案例

PCB紫外激光打標系統已廣泛應用于多個行業：

-電子制造業：用于標記PCB上的序列號、生產日期和品牌標識，例如在智能手機主板或服務器電路中，確保產品溯源和質量控制。一家知名電子企業通過引入該系統，將標記速度從每分鐘10個提升到50個，同時減少了人工干預。

-汽車工業：在汽車ECU（電子控制單元）的PCB上打標二維碼，便于供應鏈管理和召回流程。紫外激光的耐久性確保了標記在高溫、振動環境下不脫落。

-醫療設備：用于精密醫療器械的PCB標記，如起搏器或診斷設備，要求標記無毒、無菌且高精度。

-消費電子：在可穿戴設備或物聯網設備的PCB上，實現微型化標記，支持個性化定制。

一個典型案例是某PCB制造商在升級到紫外激光打標系統后，不僅將標記錯誤率從5%降至0.1%，還通過二維碼實現了全生命周期追蹤，大大提升了客戶滿意度。

五、未來發展趨勢與挑戰

隨著5G、人工智能和物聯網的興起，PCB紫外激光打標系統正朝著更智能、更集成的方向發展：

-智能化與自動化：結合機器視覺和AI算法，系統可自動識別PCB位置并優化打標路徑，實現“零缺陷”生產。

-高速與多功能化：研發更高功率的紫外激光器，支持同時進行打標和微加工，如鉆孔或切割，提升整體生產效率。

-成本降低與普及：隨著技術成熟，系統成本逐漸下降，使中小型企業也能受益于這一技術。

-環保法規驅動：全球?qū)﹄娮訌U物管理的嚴格法規將進一步推動紫外激光打標的普及，因為它減少了化學污染。

然而，挑戰也存在，例如初始投資較高、對操作人員的技術要求較嚴，以及需要定期維護激光器。未來，通過標準化和培訓，這些障礙有望被克服。

結語

總之，PCB紫外激光打標系統代表了標記技術的前沿，它不僅提升了PCB制造的精度和效率，還推動了電子行業向智能化、綠色化轉型。隨著技術的不斷演進，這一系統將在更多領域發揮關鍵作用，為全球制造業注入新活力。對于企業而言，投資紫外激光打標系統不僅是提升競爭力的策略，更是邁向可持續發展的重要一步。通過持續創新，我們期待看到更多突破，助力電子制造邁向更高水平。
