PCB在線鐳雕機選購指南

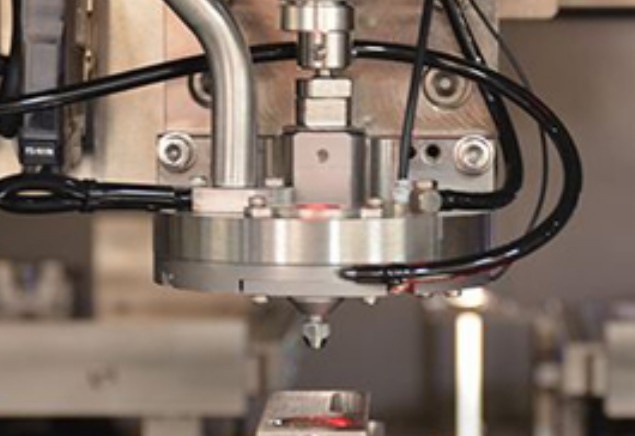

一、了解PCB在線鐳雕機的基本功能

PCB在線鐳雕機是專門用于印刷電路板(PCB)標記和標識的高精度設備，主要功能包括：

– 在PCB表面雕刻永久性標識（序列號、二維碼、條形碼等）

– 去除阻焊層進行局部開窗

– 精密切割覆蓋膜

– 高精度微鉆孔

二、核心選購參數

1. 激光類型：

– 光纖激光：適合金屬表面標記（1064nm）

– CO2激光：適合非金屬材料（10.6μm）

– UV激光（355nm）：高精度，適合精細加工

2. 加工精度：

– 分辨率：通常要求0.001mm以上

– 重復定位精度：±0.005mm以內為佳

3. 加工速度：

– 一般要求100-700mm/s

– 高產能線需考慮800mm/s以上機型

4. 工作臺尺寸：

– 根據最大PCB尺寸選擇，常見有400×300mm、600×500mm等

5. 視覺定位系統：

– CCD相機精度（通常500萬像素以上）

– 自動對焦功能

– 多mark點識別能力

三、選購注意事項

1. 材料兼容性測試：

– 確保設備能處理您的PCB基材（FR4、鋁基板、柔性板等）

– 測試不同表面處理（噴錫、沉金、OSP等）的雕刻效果

2. 軟件系統評估：

– 是否支持Gerber文件直接導入

– 與現有MES系統的對接能力

– 批量處理功能是否完善

3. 環境要求：

– 檢查設備對車間溫濕度的要求

– 排煙除塵系統的配套需求

4. 售后服務：

– 保修期（通常1-2年）

– 本地服務工程師的響應時間

– 備件供應周期

四、主流品牌對比

| 品牌 | 優勢 | 典型型號 | 參考價格 |

|||-|-|

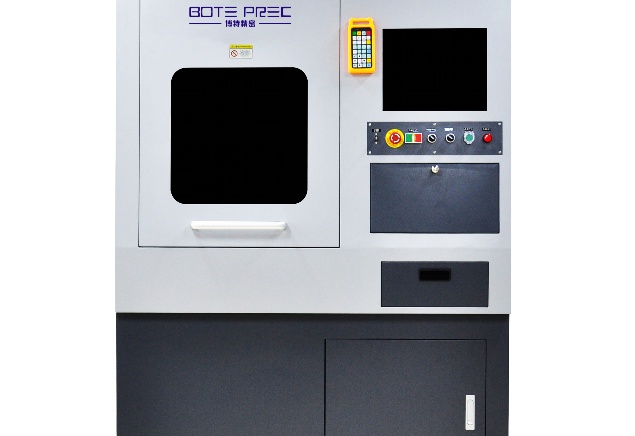

| 博特激光 | 國產領先，性價比高 | HAN’S PCB系列 | 20-50萬 |

| 通快 | 德國技術，高精度 | TruMark 6030 | 80-120萬 |

| 相干 | 美國品牌，穩定性好 | PowerLine AVIA NX | 60-100萬 |

| 華工激光 | 本土服務好 | MARVEL PCB系列 | 25-45萬 |

五、預算規劃建議

1. 入門級：20-30萬元（基本功能）

2. 中端：30-60萬元（帶視覺定位）

3. 高端：60萬元以上（全自動、高產能）

建議預留10-15%預算用于輔助設備（除塵系統、維護工具等）

六、驗收標準

1. 精度測試：使用標準測試板驗證雕刻精度

2. 速度測試：連續8小時不間斷運行測試

3. 穩定性測試：不同材質PCB的雕刻一致性

4. 軟件測試：數據導入導出和批量處理功能

選擇PCB在線鐳雕機需要綜合考慮生產需求、預算和技術支持等因素，建議先進行樣品測試，確保設備滿足您的特定生產要求。

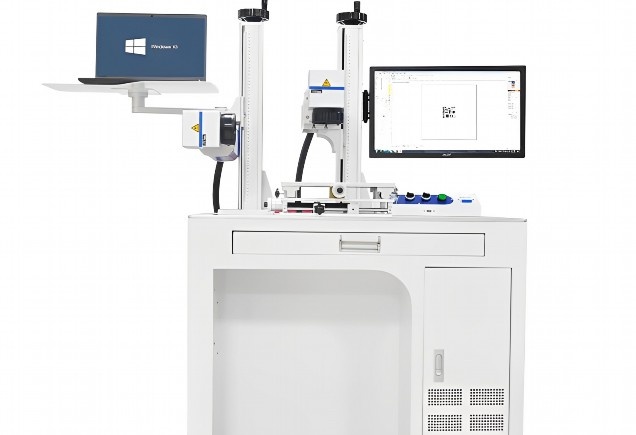

PCB激光打標機如何選擇激光器

一、PCB激光打標機激光器類型概述

PCB激光打標機的核心部件是激光器，目前市場上主要有以下幾種類型：

1. 光纖激光器：波長1064nm，具有高光束質量、長壽命和低維護成本的特點，適用于大多數金屬和非金屬材料的打標。

2. CO2激光器：波長10.6μm，主要適用于非金屬材料，如塑料、木材、玻璃等，在PCB行業主要用于FR4基板的標記。

3. 紫外激光器：波長355nm，冷加工特性好，特別適合精細打標和高分子材料加工，是高端PCB打標的理想選擇。

4. 綠光激光器：波長532nm，對銅等金屬材料吸收率高，適用于高反射材料的精細加工。

二、選擇激光器的關鍵因素

1. 材料特性

不同PCB基板材料對激光波長的吸收率不同：

– FR4環氧樹脂基板：CO2激光器效果最佳

– 金屬基板(鋁基板)：光纖激光器更為合適

– 柔性電路板(FPC)：紫外激光器可減少熱影響

– 高頻板材(PTFE)：需要紫外或綠光激光器

2. 加工要求

– 精細度要求：線寬小于50μm需選擇紫外激光器

– 深度要求：深雕刻需要更高功率激光器

– 速度要求：大批量生產需要高重復頻率激光器

– 熱影響區控制：紫外激光器熱影響最小

3. 成本考量

– 初始投資：CO2激光器成本最低，紫外激光器最高

– 運營成本：光纖激光器電光轉換效率最高(>30%)

– 維護成本：光纖激光器基本免維護，CO2激光器需定期更換氣體

三、各類激光器在PCB應用的優缺點對比

| 激光類型 | 優點 | 缺點 | 適用場景 |

|||||

| 光纖激光器 | 壽命長(10萬小時)，效率高，維護簡單 | 對某些非金屬材料效果一般 | 金屬基板標記，二維碼打標 |

| CO2激光器 | 成本低，非金屬加工效果好 | 精度較低，維護頻繁 | FR4基板文字標記 |

| 紫外激光器 | 精度高，熱影響小，適用材料廣 | 價格昂貴，功率較低 | 精細二維碼，HDI板標記 |

| 綠光激光器 | 銅吸收率高，精度較好 | 系統復雜，穩定性要求高 | 高反射金屬材料精細加工 |

四、行業應用趨勢

1. 高精度趨勢：隨著PCB線寬越來越細，紫外激光器使用比例增加

2. 環保要求：無化學污染的激光直接標記逐步替代傳統油墨印刷

3. 智能化需求：激光打標與MES系統集成，要求激光器具備良好的通信接口

4. 多功能化：一臺設備集成多種波長激光器成為高端市場趨勢

五、選購建議

1. 明確需求：根據主要加工材料、精度要求和產量確定激光類型

2. 功率選擇：一般PCB打標3-10W足夠，深雕刻需要20W以上

3. 品牌考量：國際品牌(IPG、Rofin)質量穩定但價格高，國內品牌(銳科、創鑫)性價比優

4. 系統匹配：激光器需與振鏡、控制軟件良好配合才能發揮最佳性能

5. 擴展性：考慮未來可能增加的加工需求，選擇可升級的激光系統

六、維護與保養要點

1. 定期清潔光學元件，保持光路清潔

2. 注意工作環境溫濕度控制，特別是紫外激光器

3. 按照廠家要求定期更換消耗品(如CO2激光器的氣體)

4. 建立激光器使用日志，監控性能變化

選擇合適的PCB激光打標機激光器需要綜合考慮材料特性、加工要求、成本預算和未來擴展性等多方面因素。隨著激光技術的不斷發展，新型激光器將不斷涌現，建議與專業供應商保持溝通，獲取最新技術信息。

PCB線路板二維碼打標設備選型指南

一、引言

在PCB制造行業中，二維碼打標已成為產品追溯、質量管理和生產控制的重要手段。隨著工業4.0和智能制造的推進，選擇適合的二維碼打標設備對PCB制造商至關重要。本文將從技術參數、應用需求和成本效益等多方面，詳細分析PCB線路板二維碼打標設備的選型要點。

二、核心選型考慮因素

1. 打標技術類型選擇

激光打標技術：

– 光纖激光：適用于金屬表面打標，速度快、精度高（可達0.01mm），但成本較高

– CO2激光：適合非金屬材料，如PCB基板，但對精細二維碼可能不夠理想

– UV激光：冷加工技術，熱影響區小，特別適合精細PCB打標（最小可達0.02mm）

噴墨打印技術：

– 適用于大批量生產，成本較低

– 分辨率通常為300-600dpi，適合較大尺寸二維碼

– 需考慮油墨與PCB表面的附著力及耐高溫性能

2. 分辨率與精度要求

– 高密度PCB：建議選擇≥600dpi的設備，確保微小二維碼（如2×2mm）可讀性

– 標準PCB：300-600dpi可滿足大部分需求

– 精度要求：工業級設備應達到±0.05mm的定位精度

3. 打標速度與產能匹配

– 低產能（<1000片/天）：桌面型設備，打標速度約1-3秒/個 - 中產能（1000-5000片/天）：工業級設備，速度可達0.5-2秒/個 - 高產能（>5000片/天）：需集成在線式高速打標系統，速度需<0.3秒/個 4. 材料適應性 - FR4基板：適合大多數激光和噴墨技術 - 高頻材料（如Rogers）：需低溫打標工藝，避免材料損傷 - 金屬基板（鋁基板）：需更高功率激光（≥20W光纖激光） 三、特殊需求考量 1. 環境適應性 - 無塵車間：可選擇開放式設備 - 普通車間：需防塵設計，IP等級至少IP54 - 高溫環境：設備工作溫度范圍應達0-40℃ 2. 自動化集成 - 接口協議：支持RS232、Ethernet/IP或PROFINET等工業協議 - 機械接口：標準化法蘭盤，便于與機械手或傳送帶對接 - 軟件API：提供SDK便于MES系統集成 3. 二維碼質量標準 - 等級要求：至少達到ISO/IEC 15415標準B級（可讀率>95%）

– 對比度：激光打標建議≥30%對比度

– 損壞容限：建議選擇可支持20-30%損壞仍可識別的編碼方案

四、成本效益分析

1. 初始投資

– 桌面型設備：2-8萬元

– 工業級設備：10-30萬元

– 高端集成系統：30-100萬元

2. 運營成本

– 激光設備：主要耗能為電力，約0.5-2kW/h

– 噴墨設備：油墨成本約0.01-0.05元/碼

– 維護周期：激光器通常需每2年保養，噴墨頭每6-12個月更換

3. ROI計算

以月產10萬片PCB為例：

– 激光設備：投資20萬，3年折舊，每月成本約5555元

– 噴墨設備：投資12萬，2年折舊，每月成本5000元+油墨成本約3000元

– 人工節?。鹤詣踊到y(tǒng)可減少1個專職崗位，月省約8000元

五、推薦選型流程

1. 需求分析：明確二維碼尺寸、材料、產能等基本要求

2. 技術篩選：排除明顯不符合要求的技術類型

3. 供應商評估：至少比較3家合格供應商的方案

4. 樣品測試：實際打樣驗證設備性能

5. 成本核算：綜合評估TCO（總體擁有成本）

6. 決策采購：考慮售后服務和技術支持能力

六、未來趨勢

1. AI質量檢測：集成實時AI檢測系統自動判斷二維碼質量

2. 綠色制造：低能耗、無污染打標技術將更受青睞

3. 納米級打標：隨著元器件小型化，對更精細打標技術的需求將增長

七、結論

PCB二維碼打標設備的選型需要綜合考慮技術參數、生產需求和成本因素。對于大多數PCB制造商，20-30W的UV激光打標機提供了良好的平衡點，兼顧了精度、速度和成本。高產能企業應考慮在線式集成解決方案，而小批量多樣化生產則可選擇柔性更高的桌面型設備。最終決策應基于詳細的成本效益分析和實際打樣測試結果。
