PCB在線鐳雕機文本編輯指南

一、PCB在線鐳雕機文本編輯概述

PCB在線鐳雕機是一種用于印刷電路板(PCB)表面標記的高精度設備，通過激光技術在PCB表面雕刻文字、符號、條形碼等信息。文本編輯是鐳雕機操作中的核心功能之一，直接影響最終標記效果的質量和可讀性。

二、文本編輯基本操作流程

1. 軟件界面進入

– 打開鐳雕機配套控制軟件

– 選擇”文本編輯”或”文字標記”功能模塊

– 新建或打開已有文本編輯項目

2. 文本輸入

– 點擊文本工具圖標或按快捷鍵(T)

– 在編輯區域點擊創建文本框

– 通過鍵盤輸入需要雕刻的文字內容

3. 基本屬性設置

– 字體選擇：支持多種矢量字體(如TrueType字體)

– 字號調整：根據PCB空間設置合適大小

– 文字方向：水平、垂直或特定角度

– 對齊方式：左對齊、居中、右對齊等

三、高級文本編輯功能

1. 特殊字符處理

– 支持Unicode字符集，可輸入特殊符號

– 條形碼/二維碼生成功能

– 日期時間變量自動插入

2. 文本效果優化

– 筆畫填充：實心、空心或特定填充模式

– 邊緣平滑：抗鋸齒處理提高可讀性

– 陰影效果：增加文字立體感(可選)

3. 位置精調

– 使用坐標輸入精確定位

– 網格對齊輔助定位

– 參考點設置與相對位置調整

四、參數設置與優化

1. 激光參數配置

– 功率設置：根據材料調整(通常20-80%)

– 雕刻速度：影響效率與深度(建議300-1000mm/s)

– 頻率調整：影響線條連續性(20-80kHz)

2. 工藝參數優化

– 雕刻深度：0.01-0.1mm(視材料而定)

– 多次雕刻：提高對比度(1-3次)

– 焦點調整：確保激光束最佳聚焦

3. 材料適配設置

– 不同PCB表面處理(噴錫、沉金等)的參數預設

– 自動識別材料類型的智能模式

– 用戶自定義參數保存與調用

五、常見問題解決方案

1. 文字不清晰

– 檢查激光功率是否足夠

– 確認焦距是否正確

– 嘗試降低雕刻速度

2. 文字位置偏差

– 重新校準設備坐標系

– 檢查PCB定位是否準確

– 確認沒有機械振動影響

3. 特殊字體無法識別

– 轉換為矢量輪廓

– 使用設備內置標準字體

– 更新軟件版本

六、最佳實踐建議

1. 設計階段考慮

– 預留足夠標記空間

– 避免在高低不平表面標記

– 考慮后續工序?qū)?biāo)記的影響

2. 批量處理技巧

– 使用變量文本實現自動編號

– 建立模板提高效率

– 導入Excel數據實現批量標記

3. 質量控制要點

– 首件檢驗制度

– 定期清潔光學元件

– 建立參數記錄檔案

通過以上步驟和技巧，操作人員可以高效完成PCB在線鐳雕機的文本編輯工作，確保標記質量符合工業標準要求。不同品牌型號的設備可能在操作細節上有所差異，建議參考具體設備的操作手冊進行設置。

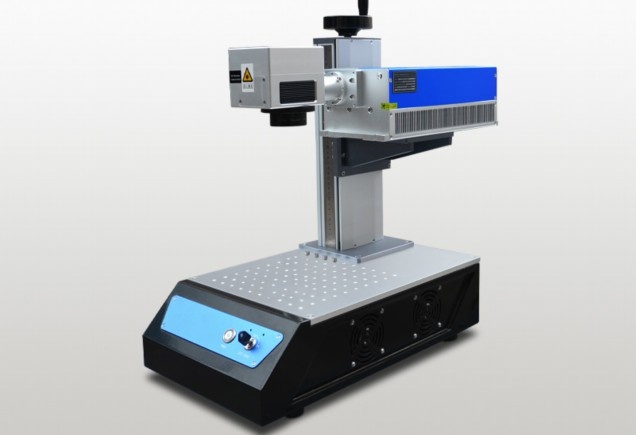

激光鐳雕機使用教程

一、設備準備

1. 安裝環境檢查

– 確保工作環境通風良好，溫度保持在15-30℃

– 檢查電源電壓是否穩定（220V±10%）

– 工作臺面平整穩固，周圍無易燃物品

2. 設備組裝

– 按照說明書安裝激光頭、導軌和控制系統

– 連接電源線、數據線和冷卻系統（如水冷機）

– 安裝配套軟件（如RDWorks、LightBurn等）

二、安全注意事項

1. 個人防護

– 操作時佩戴專用激光防護眼鏡

– 避免身體任何部位處于激光路徑中

– 長發需束起，避免松散衣物

2. 設備安全

– 雕刻時禁止打開機蓋

– 設備運行時人員不得離開

– 出現異常立即按下緊急停止按鈕

三、操作流程

1. 開機準備

– 打開主電源開關

– 啟動冷卻系統（等待水溫達到設定值）

– 開啟激光控制軟件

2. 材料定位

– 將加工材料平整固定于工作臺

– 使用定位紅光確定雕刻范圍

– 調整焦距（通常使用對焦尺或自動對焦功能）

3. 參數設置

– 根據材料類型設置功率（20-80%）

– 調整速度（100-1000mm/s）

– 設置適當?shù)膾呙栝g距（0.05-0.2mm）

4. 測試雕刻

– 先在材料邊緣進行小范圍測試

– 觀察雕刻效果，調整參數

– 確認無誤后進行正式雕刻

四、維護保養

1. 日常維護

– 每日清理工作臺面和鏡片

– 檢查導軌潤滑情況

– 清空廢料收集箱

2. 定期保養

– 每周檢查光學鏡片清潔度

– 每月檢查傳動系統緊固件

– 每季度更換冷卻水并清洗水路

五、常見問題處理

1. 雕刻深度不足

– 檢查激光功率設置

– 確認焦距是否正確

– 檢查鏡片是否污染

2. 雕刻邊緣不清晰

– 降低雕刻速度

– 檢查光路是否偏移

– 確認材料表面平整度

3. 設備異常報警

– 查看錯誤代碼對照手冊

– 檢查水冷系統是否正常工作

– 確認各限位開關狀態

六、高級技巧

1. 彩色雕刻

– 通過控制功率和速度在金屬表面產生氧化色

– 使用多次分層雕刻技術

2. 3D浮雕效果

– 導入灰度圖進行雕刻

– 設置不同區域的功率參數

3. 自動對焦系統使用

– 設置材料厚度參數

– 啟用自動對焦功能提高效率

請嚴格按照操作手冊和安全規范使用設備，不同型號激光鐳雕機可能存在差異，建議首次使用時由專業人員指導。

鐳雕機打字操作指南

鐳雕機（激光雕刻機）是一種利用激光束在各種材料表面進行精確雕刻的設備，廣泛應用于工業標記、藝術品制作、個性化定制等領域。以下是如何使用鐳雕機進行打字操作的詳細指南：

一、準備工作

1. 設備檢查

– 確保鐳雕機電源連接正常

– 檢查冷卻系統（水冷或風冷）是否正常工作

– 確認激光管和光學鏡片清潔無塵

2. 材料準備

– 選擇適合激光雕刻的材料（如亞克力、木材、金屬、皮革等）

– 將材料平整固定在雕刻平臺上

– 根據材料類型調整平臺高度

3. 軟件準備

– 安裝配套的雕刻軟件（如CorelDraw、LaserCAD、RDWorks等）

– 確保計算機與鐳雕機連接正常

二、軟件設置

1. 文字輸入

– 打開設計軟件，創建新文件

– 使用文本工具輸入需要雕刻的文字

– 調整字體、大小和排版樣式

2. 參數設置

– 根據材料類型設置激光功率（通常20-80%）

– 設置雕刻速度（一般300-1000mm/s）

– 調整掃描間距（0.05-0.2mm）

– 設置適當?shù)念l率（通常20-50KHz）

3. 文件導出

– 將設計文件導出為鐳雕機兼容格式（如PLT、DXF等）

– 或直接通過軟件連接鐳雕機

三、鐳雕機操作步驟

1. 定位校準

– 使用鐳雕機的紅光定位功能確定雕刻位置

– 可通過”點射”功能測試起始點

– 必要時進行焦距調整

2. 參數測試

– 在材料邊緣或廢料上進行小范圍測試雕刻

– 觀察雕刻效果，調整功率和速度參數

3. 正式雕刻

– 確認參數后開始正式雕刻

– 觀察初始階段效果，必要時暫停調整

– 雕刻過程中保持通風良好

4. 完成處理

– 雕刻完成后等待平臺冷卻

– 小心取出雕刻品，檢查效果

– 清理雕刻殘留物

四、常見問題解決

1. 雕刻不清晰

– 提高激光功率

– 降低雕刻速度

– 檢查焦距是否正確

2. 材料燒焦

– 降低激光功率

– 提高雕刻速度

– 考慮使用空氣輔助

3. 位置偏差

– 重新校準平臺

– 檢查材料是否固定牢固

– 確認設計文件坐標正確

五、安全注意事項

1. 個人防護

– 操作時佩戴專用激光防護眼鏡

– 避免身體任何部位暴露在激光路徑中

2. 設備安全

– 不要長時間滿功率運行激光管

– 定期清潔光學鏡片

– 確保冷卻系統正常工作

3. 環境安全

– 保持工作區域通風良好

– 準備滅火設備

– 禁止雕刻易燃易爆材料

六、高級技巧

1. 灰度雕刻

– 通過調整功率實現不同深淺效果

– 適用于照片等復雜圖案

2. 3D雕刻

– 通過分層雕刻實現立體效果

– 需要專業軟件支持

3. 彩色雕刻

– 某些材料可通過特定參數產生彩色效果

– 需要反復試驗確定最佳參數

通過以上步驟，您可以熟練使用鐳雕機進行文字雕刻。不同型號的鐳雕機操作可能略有差異，建議參考具體設備的用戶手冊。隨著經驗積累，您將能夠掌握更多高級技巧，創作出更精美的雕刻作品。
