在高度精密和自動化的半導體制造世界中，每一片晶圓都承載著巨大的價值與信息。從最初的硅片到最終切割成成千上萬的芯片，如何在整個復雜的生產流程中對其進行精準的身份識別、質量追溯與流程控制，是確保良率與效率的關鍵。半導體晶圓激光標記系統，正是承擔這一核心任務的“精密雕刻師”與“數據管家”，它為每一片晶圓賦予了獨一無二的“數字身份證”，是現代化半導體工廠不可或缺的關鍵設備。

一、系統核心：非接觸式的精密“刻印”

激光標記技術利用高能量密度的激光束照射工件表面，通過光熱效應使材料表層發生物理或化學變化，從而形成永久性的標記。與傳統的機械雕刻或油墨噴碼相比，激光標記在半導體領域具有無可比擬的優勢：

1.非接觸加工：激光束無需接觸晶圓表面，完全避免了機械應力對超薄、脆性晶圓造成的隱裂或損傷，保證了芯片的固有強度。

2.超高精度：激光光斑可達微米甚至納米級別，能夠刻印出極其清晰、精細的二維碼、數據矩陣碼或字符，在寸土寸金的晶圓上占用面積小，信息容量大。

3.永久性與高可靠性：標記直接與基材融為一體，耐高溫、耐酸堿、抗摩擦，不會在后續的清洗、蝕刻、化學機械拋光等嚴苛工藝中被抹除。

4.清潔環保：整個過程無耗材、無化學物質添加，不會引入任何污染物，符合半導體制造對潔凈度的極致要求。

5.高速高效：由計算機控制，標記過程瞬間完成，與自動化生產線完美集成，極大地提升了生產節拍。

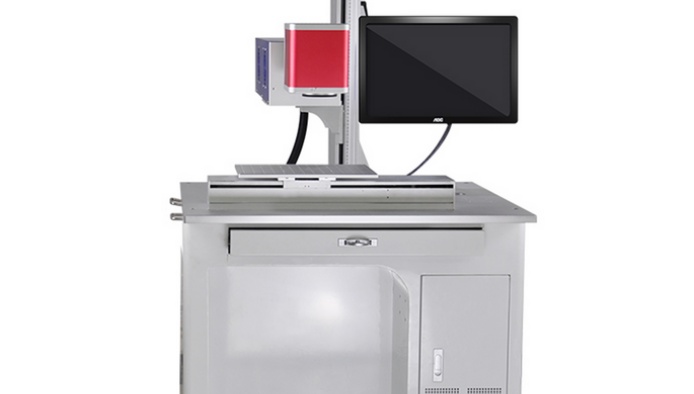

二、系統構成：硬件與軟件的完美協同

一套完整的半導體晶圓激光標記系統通常由以下幾大模塊構成：

激光器：系統的“心臟”。針對硅、化合物半導體等不同材料，通常選用光纖激光器或紫外/綠光固體激光器。短波長（如紫外激光）的“冷加工”特性尤為突出，它通過打斷材料分子鍵來實現去除，熱影響區極小，幾乎不產生熔融和微裂紋，特別適用于對熱敏感的高端芯片。

高精度運動平臺與振鏡系統：負責引導激光束到達指定位置。運動平臺承載晶圓進行大范圍的精準定位，而高速振鏡則通過反射鏡的偏轉實現激光束在微小范圍內的快速掃描，共同確保了標記位置的絕對準確和高速運行。

視覺定位系統：系統的“眼睛”。通過高分辨率CCD相機，自動識別晶圓上的定位邊或凹槽，精確定位每一個芯片單元的位置，并補償晶圓放置的微小偏差，確保標記內容被準確地刻在每一個芯片的指定區域（通常是劃片道）。

計算機控制系統與專業軟件：系統的“大腦”。它不僅控制所有硬件協同工作，還負責編碼生成、數據處理和通信。軟件能夠與工廠的制造執行系統無縫對接，自動獲取每一片晶圓的批次、規格、工藝路線等信息，并將其編碼為唯一的二維碼，實現全生命周期的數據追溯。

三、應用場景：貫穿制造全流程的價值體現

激光標記的價值滲透在半導體制造的多個關鍵環節：

1.晶圓身份識別：在晶圓投入生產之初，就在其邊緣進行唯一碼標記。這個碼如同晶圓的“身份證”，在整個制造、測試、封裝過程中，通過掃碼器即可快速調取其全部歷史數據。

2.芯片級追溯與良率分析：在晶圓制造完成后，可在每個芯片單元的劃片道上進行標記。當芯片完成最終測試后，通過讀取這個碼，就能精準定位到任何一個失效芯片在晶圓上的原始位置。通過大數據分析，可以快速找出失效點的分布規律，從而追溯到前道工藝的缺陷源，是提升良率的強大工具。

3.品牌與參數標識：在芯片封裝完成后，激光標記同樣用于在封裝表面刻印品牌Logo、型號、生產日期、批次號等信息，美觀且耐用。

四、總結與展望

半導體晶圓激光標記系統，遠不止是一臺打標設備。它是連接物理世界與數字信息世界的橋梁，是實現智能制造和工業4.0的基石技術之一。隨著芯片制程不斷微縮、三維集成等先進封裝技術的發展，對激光標記的精度、速度和低損傷性提出了更高的要求。未來，更短脈沖的飛秒激光技術、與AI結合的智能視覺檢測以及更高程度的集成化與自動化，將繼續推動激光標記系統向更尖端、更智能的方向演進，持續為半導體產業的高質量發展保駕護航。
