紫外皮秒激光切割機

紫外皮秒激光切割機BT3030-2

高效率高精度高性能

顯示行業:OLED、LCD面板切割,保證切割邊緣質量,觸摸屏加工,實現高精度圖案切割。半導體材料加工:精確切割半導體晶圓,減少材料浪費,適用于半導體芯片制造的精細加工。柔性電路板(FPC):切割紫外皮秒激光機能夠?qū)崿F(xiàn)高精度、無毛刺切割。提高柔性電路板的生產效率和質量。

400-007-1218 獲取定制化方案

產品詳情產品參數樣品案例

產品介紹

紫外皮秒激光切割機BT3030-2實機操作視頻,0.1μm加工精度,支持異形材料無損切割(FPC柔性電路板)


真實客戶評價:

評價1:
"使用半年返修率為零,比德國設備省30%耗材。特別點贊售后王工,半夜視頻指導我們調試新材料的切割參數,這種服務在行業里少見。" —深圳某精密電子件代工廠 生產部李經理

評價2:
"采購3臺用于藍寶石片加工,切割良品率從88%提升到97%,每天節省2小時人工分揀時間。就是激光頭維護說明需要更詳細些。"—蘇州某光學元器件企業 技術總監周工

評價3:
"高校實驗室用來切割復合材料樣本,0.05mm的最小加工直徑完全滿足科研需求。就是希望下一代能加入自動對焦功能。"—哈爾濱某重點高校材料實驗室 張教授團隊


皮秒激光的定義與特點

皮秒激光的定義

皮秒激光脈沖持續時間為10^-12秒,是納秒激光的千分之一,飛秒激光的干倍。

這種超短脈沖時間使得激光能量在極短時間內釋放,減少熱擴散。

與納秒、飛秒激光的區別

納秒激光熱影響區較大,飛秒激光成本高且效率低。

皮秒激光在加工精度和效率上平衡了兩者的優缺點。

紫外激光的特點

紫外激光波長通常為355nm,光子能量高,材料吸收率高。

能夠?qū)崿F(xiàn)高精度、冷加工,特別適合精細加工領域。


激光切割原理


激光束與材料的相互作用

激光束聚焦在材料表面,產生高溫使材料蒸發或熔化。紫外激光的高能量密度能夠快速去除材料,形成切割。

紫外皮秒激光的優勢

超短脈沖減少熱影響區(HAZ),避免材料熱損傷。高精度切割,適用于脆性材料和薄膜,如玻璃、陶瓷等。

設備組成

激光源提供高能量紫外激光,光學系統聚焦激光束??刂葡到y(tǒng)精確控制切割路徑工作臺承載待加工材料。



高精度

切割精度:切割精度可達微米級,滿足高精度加工需求,適用于電子、醫療等對精度要求極高的領域。

高效率:高速切割,適用于大規模生產,提高生產效率,紫外激光的高能量密度和短脈沖時間保證了加工速度。

多功能性:適用于多種材料,如玻璃、陶瓷、聚合物等,能夠滿足不同行業對材料加工的需求。


應用領域

顯示行業:OLED、LCD面板切割,保證切割邊緣質量,觸摸屏加工,實現高精度圖案切割。

半導體材料加工:精確切割半導體晶圓,減少材料浪費,適用于半導體芯片制造的精細加工。

柔性電路板(FPC):切割紫外皮秒激光機能夠?qū)崿F(xiàn)高精度、無毛刺切割。提高柔性電路板的生產效率和質量。


市場趨勢

全球激光加工設備市場的增長激光加工設備市場規模持續擴大,年增長率超過10%。紫外皮秒激光技術在其中占據重要份額。


紫外皮秒激光技術的需求上升,隨著電子、顯示等行業的快速發展,對紫外皮秒激光的需求不斷增加。

新材料的出現也為紫外皮秒激光提供了新的應用機會。


競爭優勢,高精度、高效率,適用于多種材料,低熱影響,減少材料浪費,提高產品質量。





產品參數

項目

規格參數

備注

設備尺寸

1400X1400X1800mm


重量

1800kg


電源

220V/50Hz




壓縮空氣

設備工作氣壓:0.5-0.7MPa

最大消耗量:100L/分鐘

過濾精度:0.01 μm/99.5%以上的潔凈壓縮空氣




激光器

功率:30W

壽命:不低于 20000 小時

最小光斑直徑:2um


排風量

1m3/min


室溫要求

20-25℃ , 溫度變化不大于±1℃


環境相對濕度

50%±10%


放置場所要求

避免震動,遠離鼓風機、通風口、高溫裝置、油污等環境,現 場具有防水性底板




接口要求



主進氣:一個 φ8 IN


切割系統

項目

參數

備注

加工尺寸

≤300mmX300mm














X

導向和驅動系統

電機:直線電機

導向:導軌


最大速度

1000mm/s


加速度

1g


定位精度

2μm 全行程


單步步進量(分辨率)

0.1 μm


直線度

2μm 全行程


有效行程

800mm


重復定位精度

1 μm














Y

導向和驅動系統

電機:直線電機

導向:導軌


最大速度

1200mm/s


加速度

1.5g


定位精度

2μm 全行程


單步步進量(分辨率)

0.1 μm


直線度

2μm 全行程


有效行程

800mm


重復定位精度

1 μm



導向和驅動系統

電機:AC 伺服電機

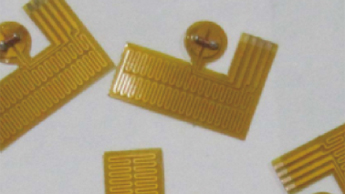

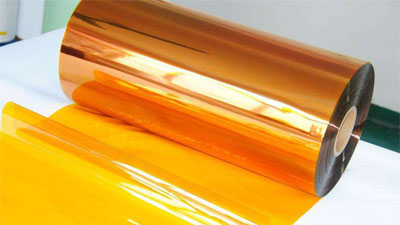

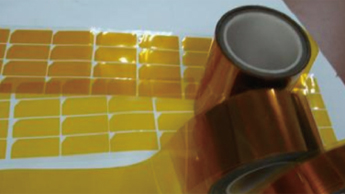

樣品案例
