在半導體制造的后道工序中，晶圓劃片（Dicing）是至關重要的一環(huán)。其任務是將完成前端工藝、集成了數(shù)以萬計芯片的整片晶圓，分割成一個個獨立的芯片（Die）。劃片工藝的質量直接決定了芯片的機械強度、電學性能以及最終產(chǎn)品的良率和可靠性。

隨著半導體技術向更小的線寬、更大的晶圓尺寸（如12英寸）以及更多樣化的材料（如硅、碳化硅、氮化鎵、玻璃等）發(fā)展，傳統(tǒng)的劃片工藝面臨著崩邊（Chipping）、裂紋（Cracking）、產(chǎn)出效率低下等諸多挑戰(zhàn)。因此，對晶圓精密劃片工藝流程進行系統(tǒng)性優(yōu)化，已成為提升半導體制造競爭力的關鍵。

本解決方案旨在系統(tǒng)性地分析當前劃片工藝的痛點，并提出一套集成了先進設備、智能工藝、材料創(chuàng)新和數(shù)據(jù)分析的綜合優(yōu)化方案，以實現(xiàn)更高良率、更高效率和更低成本的生產(chǎn)目標。

一、當前晶圓劃片工藝的主要挑戰(zhàn)

1.崩邊與微裂紋：這是劃片工藝中最常見的缺陷。刀片切割或激光燒蝕過程中產(chǎn)生的應力會導致芯片邊緣出現(xiàn)崩裂或微裂紋。這些缺陷不僅降低芯片的機械強度，還可能延伸至芯片內部的有源區(qū)，導致電性失效或長期可靠性問題。

2.材料適應性差：第三代半導體材料（如SiC、GaN）硬度高、脆性大，傳統(tǒng)刀片切割極易產(chǎn)生嚴重崩邊。此外，低k介質層、超薄晶圓（<100μm）、柔性襯底等新型結構對劃片工藝的應力控制提出了極致要求。

3.產(chǎn)出效率瓶頸：刀片切割由于需要預留切割道（Street），降低了單片晶圓的可用芯片數(shù)量。切割速度也受到材料和技術限制。激光劃片雖然速度快，但可能存在熱影響區(qū)（HAZ）問題，影響芯片性能。

4.工藝穩(wěn)定性與一致性：刀片磨損、激光器功率波動、冷卻水溫度變化、對準精度偏差等眾多因素都會導致工藝參數(shù)漂移，影響批內和批間的一致性，給良率控制帶來巨大困難。

二、工藝流程優(yōu)化解決方案

我們的優(yōu)化方案是一個涵蓋“設備-工藝-材料-數(shù)據(jù)”四位一體的系統(tǒng)性工程。

1.設備升級與先進技術引入

激光隱形切割技術：對于超薄晶圓和易碎材料，激光隱形切割是首選方案。該技術將激光束聚焦在晶圓內部，通過形成改性層，再通過擴膜步驟將其分離。其優(yōu)勢在于：

幾乎零崩邊：切割過程不接觸晶圓表面，從內部裂片，完美保護芯片邊緣。

無切割道需求：可以實現(xiàn)極窄的切割道，甚至在芯片間無切割道（DicingBeforeGrinding,DBG），大幅提升單片晶圓產(chǎn)出芯片數(shù)量。

適應性強：尤其適用于SiC、GaN、玻璃、藍寶石等硬脆材料。

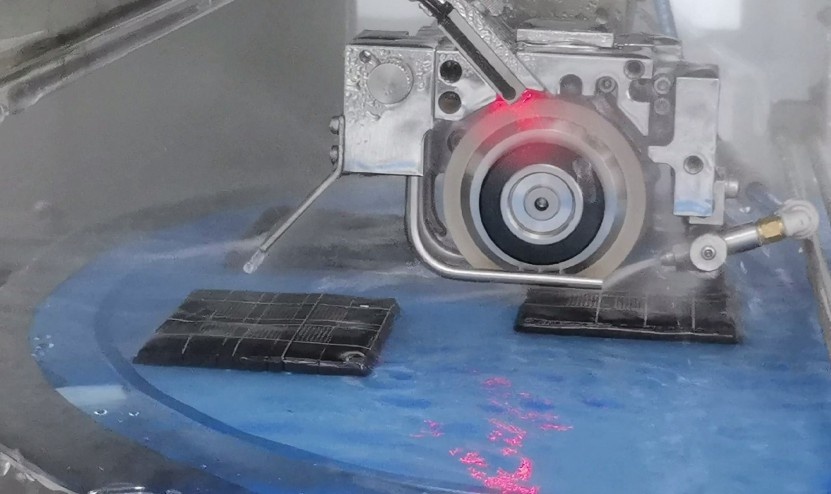

刀片切割的精細化升級：對于仍適用刀片切割的場合，采用以下優(yōu)化：

超細金剛石刀片：使用更高品質、更細顆粒度的金剛石刀片，減小切縫寬度，節(jié)省材料。

階梯切割技術：對于帶有低k介質層的芯片，采用先淺后深的兩步切割法。第一步用專用刀片切斷脆弱的頂層介質，第二步用標準刀片完成硅基體的切割，能有效減少層剝落和崩邊。

高精度運動平臺：采用空氣軸承平臺和線性電機，確保切割過程中的高速、高平穩(wěn)性和高定位精度。

2.工藝參數(shù)智能化耦合優(yōu)化

多參數(shù)協(xié)同建模：建立切割速度、主軸轉速、進給量、冷卻液流量、激光功率、頻率等關鍵參數(shù)與劃片質量（崩邊尺寸、裂紋深度）之間的數(shù)學模型。利用實驗設計（DOE）方法，快速找到針對不同材料、不同厚度晶圓的最佳工藝窗口。

自適應控制：在設備上集成實時監(jiān)測系統(tǒng)（如聲發(fā)射傳感器、視覺檢測系統(tǒng)），實時反饋切割狀態(tài)。當監(jiān)測到異常信號（如刀片磨損加劇、崩邊增大）時，系統(tǒng)能自動微調工藝參數(shù)，實現(xiàn)閉環(huán)控制，保證工藝穩(wěn)定性。

3.輔助材料與環(huán)境的精準控制

高性能UV膜：劃片膠帶（DicingTape）的性能至關重要。優(yōu)化選用粘附力適中、UV固化后易剝離的膠帶。在劃片前進行精確的貼膜和烘烤，確保晶圓與膠帶之間無氣泡、貼合緊密，為劃片提供穩(wěn)定的支撐，并防止芯片在擴張時飛濺。

純水與冷卻液管理：切割過程中的冷卻液不僅起到冷卻作用，還能沖洗切屑、減少刀片負載。需對冷卻液的純度、溫度、流量和壓力進行精密控制，并建立定期更換和過濾制度。

4.數(shù)據(jù)驅動的預測性維護與良率管理

全流程數(shù)據(jù)采集：收集從設備狀態(tài)（主軸電流、振動）、工藝參數(shù)到在線檢測結果（崩邊尺寸圖像）的所有數(shù)據(jù)。

大數(shù)據(jù)分析與AI應用：

預測性維護：通過分析主軸電流和振動數(shù)據(jù)的變化趨勢，預測刀片壽命，在發(fā)生批量不良前進行更換，變被動維修為主動預防。

良率根因分析：當某批次產(chǎn)品良率下降時，利用AI算法快速關聯(lián)歷史數(shù)據(jù)，追溯導致良率波動的關鍵工藝參數(shù)或設備狀態(tài)，極大縮短問題排查時間。

三、預期效益

通過實施本優(yōu)化解決方案，客戶可以預期獲得以下效益：

質量提升：芯片崩邊尺寸降低50%以上，微裂紋發(fā)生率顯著下降，產(chǎn)品機械強度和可靠性大幅提升。

效率提升：通過激光隱形切割和優(yōu)化刀片切割參數(shù)，整體產(chǎn)出效率提升20%-30%。

成本降低：良率提升直接降低了單片成本；預測性維護減少了非計劃停機時間和刀片等耗材的浪費。

靈活性增強：具備處理多種材料（從硅到第三代半導體）和復雜結構（超薄晶圓、低k介質）的能力，增強了生產(chǎn)線應對未來產(chǎn)品多樣化的能力。

結論

晶圓精密劃片已不再是簡單的“切割”工序，而是一項融合了機械、光學、材料和信息技術的精密系統(tǒng)工程。面對日益嚴苛的半導體制造要求，唯有通過系統(tǒng)性的流程優(yōu)化，將先進的切割技術、智能化的工藝控制、可靠的輔助材料與數(shù)據(jù)驅動的決策相結合，才能突破瓶頸，在提升良率、效率和降低成本上實現(xiàn)質的飛躍，為高端芯片的制造奠定堅實的基礎。

FAQ（常見問題解答）

Q1:激光隱形切割和傳統(tǒng)刀片切割的主要區(qū)別和適用場景是什么？

A1:主要區(qū)別在于原理和物理接觸。刀片切割是機械接觸式，利用金剛石刀片物理磨削材料；激光隱形切割是非接觸式，利用激光在晶圓內部形成改性層后進行裂片。

適用場景：

刀片切割：成本相對較低，技術成熟，適用于大部分硅基晶圓，尤其是厚度適中、對切割道寬度不敏感的應用。

激光隱形切割：適用于超薄晶圓（<100μm）、易碎材料（SiC,GaN,玻璃）、需要極窄或無切割道的場景，以及對崩邊要求極高的高端芯片。它是先進封裝和第三代半導體制造的關鍵技術。

Q2:如何量化評估和檢測劃片工藝中的“崩邊”？

A2:崩邊通常通過光學顯微鏡或掃描電子顯微鏡（SEM）進行檢測和測量。量化評估有兩個關鍵指標：

1.正面崩邊：指晶圓正面（有電路的一面）邊緣的缺損尺寸。

2.背面崩邊：指晶圓背面邊緣的缺損尺寸。

行業(yè)標準通常會規(guī)定一個最大允許崩邊值（例如，不超過切割道寬度的10%或一個具體的微米數(shù)，如5μm）。通過自動影像測量系統(tǒng)，可以對切割后的樣本進行抽檢或全檢，統(tǒng)計崩邊尺寸的分布和超標率。

Q3:在優(yōu)化過程中，如果更換了刀片或激光器，是否需要重新進行全部的工藝參數(shù)調試？

A3:是的，強烈建議進行重新調試和驗證。即使是同一型號的刀片或激光器，也存在批次間的微小差異。新刀片的刃口鋒利度、金剛石分布；新激光器的輸出功率穩(wěn)定性、光束質量等都可能與舊部件不同。直接沿用舊參數(shù)可能導致切割質量不穩(wěn)定。標準的做法是進行一個縮略版的工藝驗證（如使用測試晶圓），確認關鍵質量指標（崩邊、裂紋）在管控范圍內后，再投入正式生產(chǎn)。

Q4:對于混合工藝（如先激光開槽再刀片切割），優(yōu)化的重點是什么？

A4:混合工藝常用于處理帶有銅再分布層（RDL）等硬質材料的晶圓。優(yōu)化的核心在于“工藝銜接”和“應力管理”。

對準精度：確保激光開槽的位置與后續(xù)刀片切割的路徑精確對準，任何偏差都會導致切割不良。

參數(shù)匹配：激光參數(shù)（功率、速度、脈沖數(shù)）需要設置得剛好能去除上層硬質材料而不損傷下層硅基體。隨后刀片切割的參數(shù)（轉速、進給速度）需要根據(jù)剩余的硅厚度進行優(yōu)化，避免因材料厚度變化而產(chǎn)生新的應力導致裂紋。

熱影響區(qū)控制：激光開槽產(chǎn)生的熱影響區(qū)（HAZ）需要被控制在最小范圍，并在刀片切割時被完全去除。

Q5:實施這套優(yōu)化方案的投資回報率（ROI）如何評估？

A5:ROI評估應綜合考慮一次性投入和長期收益：

投入成本：包括新設備（激光劃片機、高精度刀片切割機）的采購成本、現(xiàn)有設備升級改造費用、軟件系統(tǒng)（MES/EDA）授權費以及人員培訓成本。

收益計算：

1.良率提升收益：（優(yōu)化后良率-優(yōu)化前良率）×年產(chǎn)量×芯片單價。這是最直接和巨大的收益來源。

2.效率提升收益：單位時間產(chǎn)出芯片數(shù)量的增加，折算為產(chǎn)能提升和折舊分攤的降低。

3.耗材節(jié)約：通過預測性維護和參數(shù)優(yōu)化，延長刀片壽命，減少更換頻率。

4.質量成本降低：因劃片缺陷導致的客戶退貨、現(xiàn)場失效等風險成本大幅下降。

通常，通過良率的顯著提升，該優(yōu)化方案能在1-3年內實現(xiàn)投資回收，并在此后持續(xù)創(chuàng)造價值。
