在當今高精度制造領域，精密劃片機和CCD視覺定位系統的集成正成為提升生產效率和產品質量的關鍵技術。精密劃片機廣泛應用于半導體、電子元件和光學材料等行業，用于實現微米級精度的切割、劃片操作；而CCD視覺定位系統則通過圖像采集和處理，提供高精度的定位和檢測能力。將兩者集成，可以克服傳統機械定位的局限性，實現自動化、智能化的生產流程。

本文將詳細探討這一集成方案的原理、實施步驟、優勢及應用前景，以期為相關行業提供參考。

一、精密劃片機概述

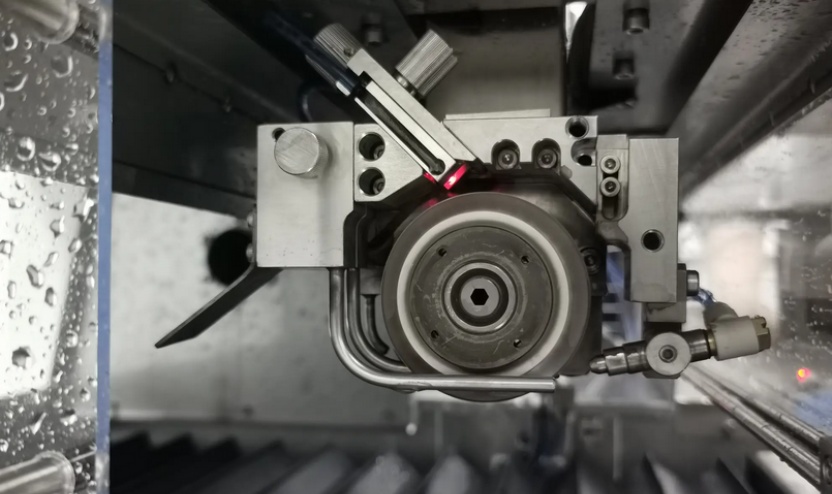

精密劃片機是一種高精度切割設備，主要用于對脆性材料（如硅晶圓、陶瓷、玻璃和藍寶石等）進行精細劃片或切割。其核心部件包括主軸系統、進給機構、控制系統和冷卻裝置。通過高速旋轉的金剛石刀片或激光束，劃片機能夠?qū)崿F(xiàn)微米級精度的切割，確保切口平滑且無損傷。

在半導體制造中，精密劃片機用于晶圓的分割；在LED行業，它則用于芯片的切割。傳統劃片機依賴機械定位，容易受環境振動、刀具磨損等因素影響，導致精度下降。因此，引入視覺定位系統成為提升穩定性和精度的必然選擇。

二、CCD視覺定位系統概述

CCD視覺定位系統基于電荷耦合器件（CCD）相機、光源、圖像處理軟件和控制系統組成。其工作原理是通過CCD相機捕獲目標物體的圖像，傳輸至計算機進行圖像處理（如邊緣檢測、模板匹配和坐標轉換），最終輸出高精度的位置信息。相較于傳統傳感器，CCD系統具有非接觸、高分辨率、快速響應等優勢，能夠?qū)崿F(xiàn)亞像素級定位精度。在制造業中，CCD視覺系統常用于自動對位、缺陷檢測和尺寸測量。

例如，在PCB板生產中，它可確保元件貼裝的準確性。當與精密劃片機集成時，CCD系統能實時監控切割位置，自動補償誤差，大幅提升整體性能。

三、集成方案詳細描述

精密劃片機與CCD視覺定位系統的集成涉及硬件、軟件和校準三個層面，旨在實現無縫協同工作。

硬件集成：首先，在劃片機工作臺上安裝高分辨率CCD相機和均勻光源，確保圖像采集清晰且無陰影。相機通常置于劃片頭附近或獨立支架上，以覆蓋切割區域。同時，通過數據線將CCD系統與劃片機的PLC（可編程邏輯控制器）或工控機連接，實現實時數據交換。為減少振動干擾，需采用防震支架和隔離裝置。

軟件集成：核心在于開發或配置圖像處理算法與控制接口。使用專用視覺軟件（如Halcon或OpenCV）編寫程序，實現圖像采集、特征提取和位置計算。例如，通過模板匹配算法識別劃片圖案，并輸出坐標偏差至劃片機控制系統。軟件還需集成人機界面（HMI），方便操作員設置參數和監控狀態。此外，數據通信協議（如Modbus或EtherCAT）確保CCD系統與劃片機之間的高速同步，避免延遲導致的誤差。

校準與調試：集成后需進行系統校準，包括相機標定（確定像素與實際尺寸的比例）、坐標系對齊和誤差補償。通過測試切割樣品，驗證視覺定位的準確性，并調整參數以優化性能。例如，在半導體晶圓切割中，CCD系統可檢測晶圓上的對準標記，自動校正刀具路徑，確保切割線精確對齊。

這一集成方案不僅提升了定位精度（可達±1μm），還實現了全自動化操作，減少人工干預。在實際應用中，它能夠適應復雜圖案和多樣化材料，顯著提高生產效率和產品良率。

四、集成方案的益處與應用

集成精密劃片機與CCD視覺定位系統帶來多重益處：首先，它大幅提高切割精度和一致性，減少?gòu)U品率；其次，通過自動化定位，縮短生產周期，降低人力成本；最后，系統具備自適應能力，可處理小批量、多品種訂單，增強生產靈活性。

應用場景廣泛，包括：

-半導體制造：用于晶圓劃片，確保芯片分割的準確性，提升良率。

-LED和顯示行業：在藍寶石襯底切割中，實現高精度圖案對齊。

-微電子封裝：對陶瓷基板進行精細切割，滿足微型化需求。

-醫療器械：在玻璃或硅材料切割中，保證尺寸精度，用于傳感器制造。

未來，隨著人工智能和物聯網技術的發展，這一集成方案可進一步升級為智能工廠的核心模塊，實現預測性維護和遠程監控。

五、結論

精密劃片機與CCD視覺定位系統的集成是高端制造業邁向智能化、高效化的重要一步。通過硬件與軟件的深度融合，該方案解決了傳統定位中的精度瓶頸，為半導體、電子和光學行業提供了可靠的技術支撐。企業采納這一集成方案，不僅能提升競爭力，還能推動產業升級。展望未來，持續優化算法和硬件將進一步拓展其應用邊界，助力中國制造向高精尖領域邁進。

常見問題解答（FAQ）

1.什么是精密劃片機？它主要用于哪些領域？

精密劃片機是一種高精度切割設備，使用金剛石刀片或激光對脆性材料（如硅晶圓、陶瓷）進行微米級劃片或切割。它廣泛應用于半導體制造、LED芯片生產、光學元件加工等領域，確保切割過程的高精度和效率，是微電子行業的關鍵設備。

2.CCD視覺定位系統如何工作？它與傳統傳感器有何不同？

CCD視覺定位系統通過CCD相機捕獲目標圖像，經圖像處理軟件分析特征（如邊緣或圖案），輸出精確位置坐標。與傳統傳感器（如光電開關）相比，它具有非接觸、高分辨率和多功能優勢，能實現亞像素級定位，適用于復雜環境下的精確對位和檢測。

3.為什么需要將精密劃片機與CCD視覺系統集成？

集成主要為了解決機械定位的誤差問題，如刀具磨損或環境振動導致的精度下降。CCD視覺系統可實時監測和校正切割位置，實現自動化操作，提高生產效率和產品一致性，尤其在高端制造中，能減少?gòu)U品率和人工成本。

4.集成方案實施中的主要挑戰是什么？如何克服？

主要挑戰包括硬件兼容性、軟件算法優化和系統校準。例如，相機安裝需避免振動干擾，算法需處理光照變化?？朔椒òǎ哼x用高兼容性組件、進行多輪測試校準，以及采用自適應圖像處理技術。合作專業供應商和持續培訓也有助于順利實施。

5.這種集成方案在哪些行業有具體應用？效益如何？

該集成方案廣泛應用于半導體、LED、醫療器械和汽車電子等行業。例如，在半導體晶圓切割中，它能將精度提升至微米級，減少材料浪費；在LED制造中，可實現快速圖案對齊，提高產出。總體效益包括精度提升20%以上、生產效率提高30%，并顯著降低運營成本。
