在現代電子制造領域，表面貼裝技術（SMT）是PCB組裝的核心環節，而芯片封裝（COB）技術則在高密度、微型化產品中扮演著至關重要的角色。隨著產品生命周期縮短、個性化需求增長以及質量追溯要求日益嚴格，如何在SMT生產流程中高效、精準地完成芯片的標識與追溯，成為提升整個生產線智能化水平的關鍵。將COB在線激光鐳雕系統無縫集成到SMT貼片線中，正是解決這一問題的先進方案。

本方案旨在闡述如何實現兩者間的無縫對接，從而構建一個高效、高質、全可追溯的智能化生產體系。

一、方案概述與核心價值

本方案的核心是在SMT生產線的特定環節（通常在回流焊之后、最終檢測或分板之前）集成一臺在線式激光鐳雕系統。該系統通過自動化上下料接口（如軌道或機械手）與SMT線體直接連接，接收來自上層管理系統（如MES）的指令，對完成貼片和回流焊的COB板或模塊進行激光打碼。

核心價值體現：

1.流程無縫化：消除傳統離線打碼帶來的二次上下料、定位誤差和人員干預，實現“流線化”生產，提升整體效率。

2.信息實時化：鐳雕內容（如序列號、批次號、二維條碼）直接來自MES系統，確保產品身份信息與生產數據實時綁定，杜絕混淆。

3.質量可追溯：每一個COB模塊都擁有唯一的“身份證”，可實現從原材料、生產參數、測試數據到最終出貨的全生命周期追溯。

4.標識高精度與永久性：激光打標非接觸、無耗材，標記清晰、精細且永久，滿足微型電子元件對標識的高要求。

5.提升自動化程度：減少人工操作環節，降低人力成本與人為錯誤風險，是建設“工業4.0”智能工廠的重要一環。

二、無縫對接的技術實施方案

1.硬件接口與機械集成

軌道對接：這是最常用的方式。激光鐳雕設備的傳送軌道與SMT線的寬度、高度和傳輸速度精確匹配。通過傳感器檢測板卡到位，實現自動傳輸、定位、打標、再傳輸?shù)难h(huán)。為確保精度，通常會采用精確定位夾具或視覺定位系統。

機械手上下料：對于異形板、柔性板或需要從托盤取放的情況，可采用工業機器人（機械手）進行上下料。機器人從SMT線的出口抓取PCB，放置到激光工作臺，打標完成后再放回產線或下一工序。

控制系統集成：激光鐳雕系統的PLC與SMT線的中央控制系統進行通信，接收“開始”、“停止”、“復位”等指令，并反饋設備狀態（如正常、故障、工作中）。

2.軟件與數據流集成

這是實現“智能”打標的關鍵。

與MES系統對接：激光鐳雕系統內置的軟件通過標準協議（如TCP/IP,OPCUA,SECS/GEM）與工廠的MES系統連接。

數據流過程：

1.SMT線體感應到帶有PCB的載具進入激光站。

2.傳感器觸發信號，通知激光系統“板卡到位”。

3.激光系統向MES請求該工單下當前PCB的唯一打標數據（如SN碼）。

4.MES系統生成并下發數據包（通常包含文本、條碼內容及格式）。

5.激光系統調用預設的打標模板，將接收到的數據填入相應位置。

6.（可選）視覺系統（CCD）先進行位置補償，確保打標位置絕對精確。

7.激光頭執行打標操作。

8.打標完成后，激光系統向MES回傳“打標成功”信號及對應的SN碼，MES將此信息與該板卡的所有生產測試記錄綁定。

9.若打標失敗，系統報警并通知MES，觸發產線異常處理機制。

3.環境與工藝考量

除塵系統：激光打標會產生微量煙塵，集成高效的抽風除塵系統是必需的，以保持設備內部和車間環境的清潔，防止污染PCB。

靜電防護（ESD）：所有與PCB接觸的部件（軌道、夾具）都需采用ESD材料，確保COB芯片不受靜電損傷。

光學安全：設備必須配備完全互鎖的安全光幕或防護罩，防止激光對人體造成傷害，符合Class1激光安全標準。

三、實施效益分析

實施該方案后，企業將獲得顯著的直接與間接效益：

生產效率提升：在線打碼比離線方式效率提升50%以上，生產線節拍更緊湊。

直通率（FPY）提升：自動化消除了人為誤操作，減少了因標識錯誤或漏標導致的返工和報廢。

運營成本降低：節省了離線打碼所需的人工、場地和設備投資。無墨水、溶劑等耗材成本。

質量管理強化：全流程數據追溯能力，在發生產品質量問題時，能快速定位問題批次，實現精準召回，極大降低品牌風險。

柔性制造能力：能夠輕松應對小批量、多品種的生產模式，通過MES快速切換打標內容，滿足定制化需求。

四、成功實施的關鍵因素

1.前期規劃：在生產線設計階段就需將激光站作為一環進行規劃，預留空間和接口。

2.供應商選擇：選擇在SMT行業有豐富集成經驗的激光設備供應商，確保其軟硬件均具備強大的開放性和兼容性。

3.跨部門協作：需要生產、設備、IT和質量部門的通力合作，確保機械、電氣、網絡和數據接口的順利對接。

4.測試與驗證：上線前需進行充分的聯調測試，包括通信測試、打標精度測試、長時間運行穩定性測試等。

結論

COB在線激光鐳雕系統與SMT貼片線的無縫對接，遠不止是增加一臺設備，而是通過深度的機電軟一體化集成，將標識追溯環節有機地嵌入到自動化生產流程中。它不僅是技術升級，更是生產管理模式向數字化、智能化轉型的重要標志。成功實施該方案，將為企業構筑起強大的質量護城河和市場競爭優勢，為邁向工業4.0的智慧工廠奠定堅實的基礎。

五、核心問答（Q&A）

Q1:在SMT線的哪個環節集成激光鐳雕系統最為合適？

A1:最常見的集成點是在回流焊之后。原因如下：

工藝穩定性：回流焊后，所有元件已完成焊接，板卡狀態穩定，不會因后續高溫過程影響激光標記的清晰度或?qū)е禄淖冃巍?/p>

信息完整性：此時板卡已歷經印刷、貼片、回流焊等關鍵工序，可以關聯這些工序的生產數據，為追溯提供更全面的信息。

流程順暢性：在此位置集成，可以緊接著進行AOI（自動光學檢測）或功能測試，形成一個完整的檢測與標識閉環。當然，具體位置也需根據實際產線布局和產品特點進行調整。

Q2:如何確保在高速生產線上激光打標的位置絕對精確？

A2:確保精度主要依賴兩種技術的結合：

機械精確定位：通過高精度的軌道、伺服電機和定制化夾具，將PCB固定在預設的、可重復的位置上。

視覺定位系統（VP）：這是關鍵保障。系統在打標前，會通過攝像頭拍攝PCB上的基準點（FiducialMark），與系統中預設的理論坐標進行對比，計算出實際的偏移量（X,Y,θ），并實時補償給激光打標頭。這樣即使PCB在傳輸中有微小偏差，也能保證打標位置始終準確。

Q3:該方案對現有的SMT生產線改造難度大嗎？

A3:改造難度取決于現有產線的自動化水平和設備開放性。

對于自動化程度高、控制系統開放的產線，改造相對容易。主要工作是物理空間的整合、軌道對接、以及軟件通信協議的調試。

對于老舊或封閉式產線，挑戰會大一些。可能需要額外的信號轉換模塊，甚至部分改造控制邏輯。但專業的系統集成商通常能提供定制化的解決方案，例如采用獨立的PLC作為橋梁，或者使用機械手進行非侵入式上下料，以降低對原有產線的改動。

總體而言，只要進行充分的前期評估和規劃，實現無縫對接在技術上是完全可行的。

Q4:激光打標會損傷COB芯片或其周圍的敏感元件嗎？

A4:在參數設置得當?shù)那闆r下，風險極低。COB在線激光鐳雕通常采用光纖激光器或紫外激光器，其特點是“冷加工”，熱影響區非常小。通過精確控制激光的功率、速度、頻率和焦距，可以將能量精準地作用于標識區域的極薄表層，實現材料的汽化或顏色變化，而不會產生明顯的機械應力或熱應力，因此不會損傷芯片內部結構或周圍的焊盤、阻容元件。工藝參數的優化和驗證是設備調試階段的關鍵步驟。

Q5:這套系統除了打序列號，還能實現哪些更高級的功能？

A5:是的，其功能遠不止于此。借助強大的軟件和視覺系統，可以實現：

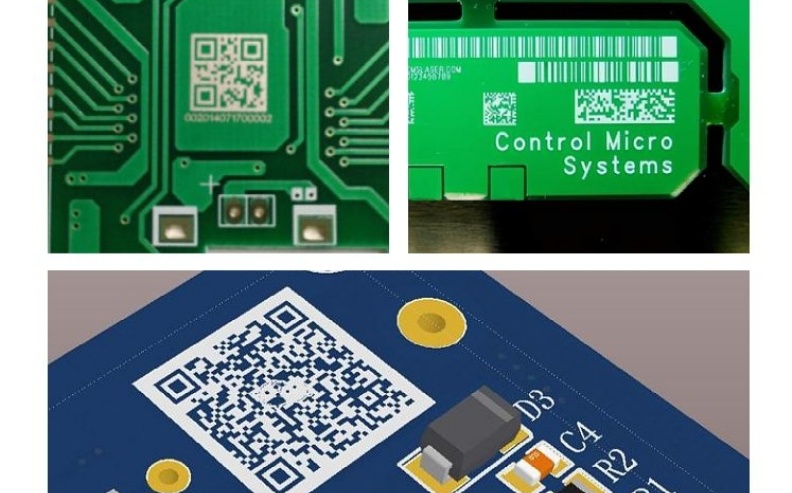

可讀碼與機器碼同時標刻：如同時標刻人類可讀的SN號和機器可讀的DataMatrix二維碼。

動態內容生成：除了序列號，還可以打標生產日期、版本號、客戶代碼、測試結果（如PASS/FAIL）等。

標刻后讀取驗證（OCR/OVI）：集成視覺系統在打標后立即讀取二維碼或字符，驗證其正確性和可讀性，不合格品自動剔除。

表面質量檢測：高分辨率的視覺系統可在打標前后對板卡進行簡單的外觀檢查，如有無異物、劃傷等。

數據統計分析：將所有打標數據、驗證結果實時上傳至MES，為生產管理和決策提供大數據支持。
