在現代制造業，尤其是消費電子、汽車內飾、柔性電路板（FPC）等高精度要求領域，傳統的人工上下料、對位、檢測的模切生產方式已無法滿足對效率、精度和一致性的苛刻需求。

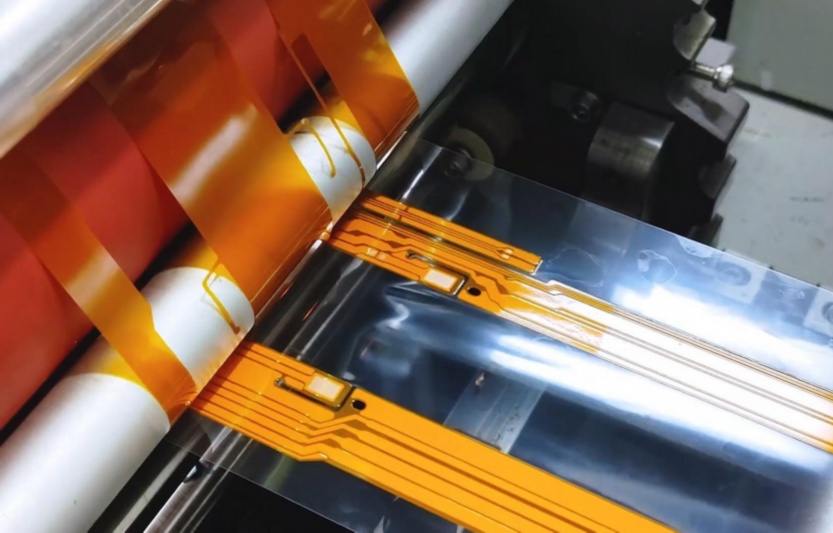

一、引言：為何需要自動化產線

激光模切憑借其無模具、柔性化、高精度的優勢迅速崛起。而將激光模切機整合進一條完整的自動化產線，并實現與上層信息管理系統（MES）和視覺系統（CCD）的深度聯動，是打造“智能工廠”的關鍵一步。本方案旨在設計一條高效、智能、可追溯的激光模切自動化產線。

二、自動化產線整體架構設計

該產線以“數據驅動制造”為核心思想，構建了一個由設備層、控制層、執行層與管理層組成的四級架構。

1.設備層：

自動上料單元：采用六軸機器人或桁架機械手，配合料盤庫或卷料放料架，實現卷材或片材的自動、不間斷上料。

激光模切主機：核心加工設備，配備高精度振鏡系統和高功率紫外/光纖激光器，用于完成復雜圖形的精密切割、鉆孔、蝕刻等。

CCD視覺對位與檢測單元：集成在模切機內部及產線后端。前端的CCD用于識別材料上的Mark點，實現精準對位，補償材料形變和放置誤差；后端的CCD用于成品質量全檢。

自動下料與分揀單元：機器人或定制化吸盤抓手，根據檢測結果，將合格品與不合格品自動分揀到不同料盤或流水線上。

廢料回收單元：自動收集并處理模切過程中產生的廢料，保持工作環境清潔。

2.控制層：

中央PLC：作為產線的“神經中樞”，協調機器人、傳送帶、激光器、CCD等所有硬件設備的動作時序與邏輯，確保流程順暢。

工業電腦（IPC）：運行產線控制軟件（SCADA）和視覺處理軟件，負責接收MES指令、處理CCD圖像、并向PLC下發具體動作命令。

3.執行層：

MES系統：這是產線的“大腦”。它接收來自上層ERP的生產計劃，并將其分解為具體的工單下發給產線。同時，它實時收集生產數據（如設備狀態、產量、良率、物料信息等），實現生產過程的透明化和數字化管理。

4.管理層：

ERP系統：負責企業級的資源計劃，向MES下達宏觀生產指令。

三、核心技術詳解：MES與CCD的深度聯動

MES與CCD的聯動是實現產線智能化的精髓，主要體現在以下三個環節：

1.生產前的“信息預置”聯動：

流程：MES系統接收到一個新工單后，會將該工單的所有關鍵參數（如產品型號、圖紙文件路徑、標準CAD圖、對應的Mark點信息、視覺檢測標準、激光加工參數等）打包下發至激光模切機和視覺系統。

價值：實現了“一鍵換產”。操作員只需在MES界面掃描物料條碼或選擇工單，整個產線（包括激光程序和視覺檢測程序）即可自動完成切換，極大減少了換線時間和人為錯誤。

2.生產中的“實時對位與補償”聯動：

流程：

機械手將材料放置到加工平臺后，CCD相機快速拍照，精準定位材料上的Mark點。

視覺系統將識別到的Mark點實際坐標與MES下發的標準坐標進行比對，計算出X、Y、θ方向的偏移量。

該偏移量數據被實時發送給激光模切機的控制系統，控制系統會動態調整激光掃描的路徑，確保切割圖形與材料實際位置完美契合。

價值：消除了由上料、材料拉伸變形等帶來的誤差，將加工精度從毫米級提升至微米級，顯著提高了產品良率。

3.生產后的“質量追溯與決策”聯動：

流程：

產品加工完成后，后端CCD檢測單元對其進行拍照，進行缺陷檢測（如切穿、未切透、毛刺、尺寸超差等）。

CCD將檢測結果（OK/NG）及詳細的缺陷圖像和數據，實時上傳至MES系統。

MES系統為每一個產品（或每一批次）建立唯一的“電子身份證”，記錄其所有的生產信息：何時、由何設備、使用何物料、經過何工序、質量檢測結果如何。

當不良率超過MES預設的閾值時，系統可自動報警并暫停生產，通知工程師進行處理。同時，基于實時良率數據，MES可以動態優化生產排程。

價值：實現了全過程的質量追溯。一旦客戶端發現問題，可通過產品序列號快速追溯至生產批次的每一個環節，精準定位問題根源。同時，基于大數據分析，可以持續改進工藝，實現預防性維護。

四、方案優勢總結

極致高效：24小時不間斷生產，自動換料、換產，OEE（設備綜合效率）大幅提升。

超高精度：CCD視覺對位補償技術，確保微米級加工精度，良率超99.5%。

全流程可追溯：從原材料到成品，所有數據被記錄在MES中，滿足高端客戶的品質管理要求。

高度柔性：無需物理模具，通過軟件切換圖形，特別適合小批量、多品種的定制化生產。

降本增效：大幅減少對熟練操作工的依賴，降低人工成本與出錯率，實現“黑燈工廠”的無人化運作。

【五問五答】

Q1:MES與CCD聯動中，數據傳輸?shù)膶?shí)時性要求有多高？如何保證？

A1:實時性要求非常高，尤其是在對位環節，必須在毫秒級內完成圖像采集、計算和補償指令的下發。為保證實時性，我們采用：

硬件層面：使用千兆以太網或更高速的相機接口，并配備高性能的工業計算機和實時性強的PLC。

軟件層面：采用優化的通訊協議（如TCP/IP、Profinet），并在系統架構上減少中間環節，讓視覺系統與運動控制器直接進行高速數據交換，MES則負責更高層的管理與記錄。

Q2:如果CCD視覺系統誤判或發生故障，產線如何應對？

A2:系統設計有完善的容錯與處理機制：

多重校驗：可設置對同一位置進行多次拍照取平均值，或采用多個相機交叉驗證。

置信度閾值：設定一個置信度分?jǐn)?shù)，當識別結果低于此分?jǐn)?shù)時，系統判定為“不確定”，可將其歸類為待復檢品，由機器人移至復檢區域，而非直接報廢。

人工干預接口：在HMI（人機界面）上設有緊急停機和手動override功能，當系統頻繁誤報時，操作員可介入調整視覺參數或暫停檢測。

系統自診斷：視覺系統會定期進行自檢，如相機掉線、光源異常等，會立即向MES報警。

Q3:此方案對企業的網絡和IT基礎設施有何要求？

A3:這是一個關鍵前提。要求包括：

穩定的工業網絡：車間需部署工業交換機，實現設備層的穩定互聯，與辦公網絡進行物理或邏輯隔離（VLAN），保障數據安全與實時性。

數據中心：需要部署服務器用于運行MES系統數據庫，確保數據存儲的可靠性與高性能訪問。

信息安全：必須部署防火墻、權限管理體系，防止未經授權的訪問和網絡攻擊。

IT支持：企業需要具備或引入專業的IT/OT融合技術支持團隊。

Q4:該自動化產線是否能與已有的老舊設備集成？

A4:可以，但挑戰較大。集成方式取決于老舊設備的通訊能力：

最佳情況：老舊設備支持標準通訊協議（如ModbusTCP,OPCUA），可直接接入系統。

常見情況：設備僅有基本的I/O信號（如啟動、停止、報警）。此時需要通過一個額外的網關（Gateway）或PLC來采集這些數字量信號，再轉換成網絡數據與MES/上位機交互。

最差情況：設備完全無接口。這時可能需要通過加裝傳感器（如光電開關、計數器）來間接獲取其狀態信息。雖然能實現一定程度的集成，但數據豐富度和控制精度會大打折扣。

Q5:投資回報率（ROI）通常如何？主要從哪些方面體現？

A5:ROI周期通常在1.5到3年之間，具體取決于產能和產品價值?；貓?bào)主要體現在：

直接人力成本節約：減少上下料、檢測、分揀等崗位操作員。

質量成本節約：極高的良率直接減少了材料浪費和返工、報廢成本。

效率提升：設備利用率（OEE）提升，單位時間產出更高，能承接更多訂單。

管理成本優化：生產流程數字化，減少了紙質單據和人為調度，管理效率提升。

隱形價值：提升企業技術形象和接單能力，滿足高端客戶對可追溯性和自動化生產的要求，這是無法用短期金錢衡量的戰略價值。
