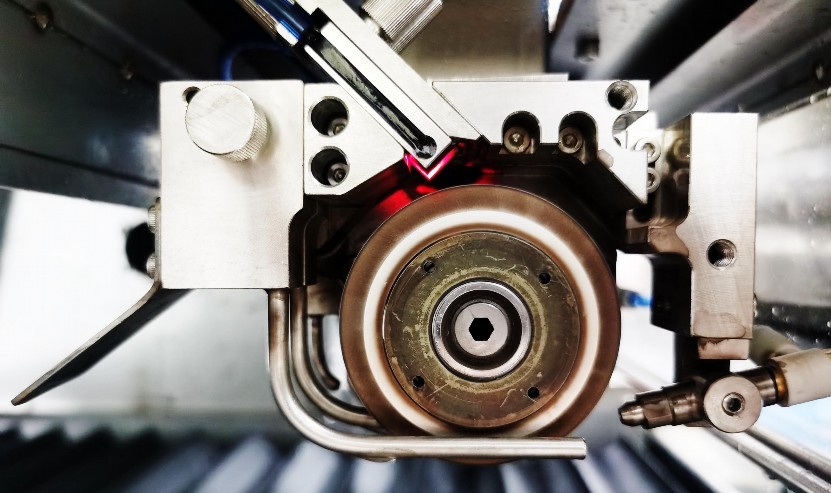

精密劃片機作為現代制造業中的關鍵設備，廣泛應用于半導體、電子元件、光學材料等高精度切割領域。其性能直接影響到產品的質量和生產效率。8023型精密劃片機是一種高精度、高效率的切割設備，適用于晶圓、陶瓷、玻璃等脆性材料的精密切割。一體化控制柜作為該設備的核心組成部分，集成了電氣控制、電源管理、人機交互和數據處理等功能，旨在簡化操作流程、提高系統可靠性、降低維護成本。

本設計規范旨在為8023型精密劃片機一體化控制柜的設計、制造和測試提供標準化指導，確保設備滿足高精度、高安全性和環境適應性的要求。通過遵循本規范，設計人員能夠實現控制柜的模塊化、可擴展性和用戶友好性，從而提升整體設備的性能和壽命。

一體化控制柜的設計不僅需要考慮功能性，還需兼顧工業環境中的實際應用需求，例如防塵、散熱、電磁兼容性等。本規范基于國際電工委員會（IEC）標準、國家電氣制造商協會（NEMA）要求以及行業最佳實踐，涵蓋了電氣、機械、安全和環境等多個方面。

實施本規范有助于減少設備故障率，提高生產一致性，并為后續升級和維護提供便利。在智能制造和工業4.0的背景下，一體化控制柜的設計還應考慮數據集成和遠程監控功能，以支持工廠自動化和智能化管理。

設計規范主體

1.總體設計要求

一體化控制柜的設計應遵循模塊化、標準化和可擴展性原則?？刂乒竦恼w尺寸需根據8023型精密劃片機的布局進行優化，典型尺寸為800mm（寬）×600mm（深）×1800mm（高），采用冷軋鋼板或不銹鋼材料，表面進行防腐蝕和靜電噴涂處理，以確保耐用性和美觀性。內部布局應合理分區，包括電源區、控制區、接口區和散熱區，各區域之間需有清晰的物理隔離，防止電磁干擾和熱量積聚。

控制柜的門板應配備透明觀察窗和密封條，便于操作人員監控內部狀態，同時達到IP54防護等級，以抵御粉塵和濺水。此外，設計需考慮人機工程學，控制面板的高度和角度應便于操作，減少操作疲勞。

2.電氣設計規范

電氣系統是控制柜的核心，必須符合IEC60204-1機械電氣安全標準。電源輸入采用三相380VAC、50Hz，并配備過壓、欠壓和短路保護裝置?？刂葡到y(tǒng)基于可編程邏輯控制器（PLC）和工業計算機，支持多軸運動控制和實時數據采集。布線應使用阻燃電纜（如UL認證的電纜），并采用線槽和標簽管理，確保整齊、易維護。接地系統需獨立設置，接地電阻不超過0.1Ω，以防止靜電和雷擊危害。

對于敏感部件，如伺服驅動器和傳感器，應加裝濾波器和諧波抑制裝置，確保電磁兼容性（EMC）符合EN55011標準。此外，控制柜應集成UPS備用電源，保證在斷電時關鍵數據不丟失，并能安全停機。

3.機械設計規范

機械結構設計需確保穩定性和抗震性。柜體框架采用厚度不低于1.5mm的鋼材，內部安裝板使用鋁型材以減輕重量。散熱系統包括強制風冷和熱交換器，風扇噪聲控制在65分貝以下，并配備溫度傳感器，當內部溫度超過40°C時自動報警。門鎖采用鑰匙或密碼鎖，防止未經授權的訪問。控制面板應配備高分辨率觸摸屏（HMI），尺寸不小于10英寸，支持多語言界面和手勢操作。機械接口部分需與劃片機主體無縫連接，采用標準化法蘭和快插接頭，便于安裝和維護。整體設計應通過有限元分析（FEA）驗證，確保在振動環境下結構完整性。

4.安全規范

安全是設計中的首要考慮因素?？刂乒癖仨毤删o急停止按鈕（符合IEC60947-5-5標準），位置醒目且易于觸發。電氣回路應配備漏電保護器（RCD）和過載繼電器，防止觸電和設備損壞。對于運動部件，需設置光柵或安全門鎖，當門打開時自動切斷電源。軟件方面，控制系統應具備權限管理功能，不同用戶級別可訪問不同操作菜單，并記錄操作日志以備審計。

定期自檢功能需在啟動時運行，檢測傳感器和執行器狀態，發現異常立即報警。此外，控制柜外部應粘貼安全警示標志，說明高壓風險和操作指南。

5.環境適應性

控制柜需在多種工業環境下穩定運行，環境溫度范圍為0°C至40°C，相對濕度不超過85%（無凝露）。設計應通過鹽霧測試（符合ISO9227標準）和振動測試（符合IEC60068-2-6標準），確保在腐蝕性或振動環境中性能不下降。防塵和防水等級至少為IP54，可在輕度粉塵和濺水條件下使用。對于高海拔地區，需考慮氣壓補償措施。此外，控制柜應支持-20°C至60°C的存儲溫度，便于運輸和長期閑置。

6.維護與測試

設計階段需考慮可維護性，關鍵部件如風扇、濾波器和電池應設計為模塊化，便于快速更換。維護周期建議為每6個月進行一次全面檢查，包括清潔散熱器、緊固連接器和更新軟件。出廠前，控制柜需通過一系列測試：電氣安全測試（耐壓、絕緣電阻）、功能測試（模擬運行劃片機流程）和環境測試（溫濕度循環）?，F(xiàn)場安裝后，應進行聯調測試，確保與8023型劃片機協同工作無誤。文檔方面，提供詳細的操作手冊、接線圖和故障排除指南，支持遠程診斷和固件升級。

結論

8023型精密劃片機一體化控制柜的設計規范是確保設備高性能、高可靠性和安全性的基礎。通過遵循本規范，設計人員可以創建一個模塊化、可擴展且用戶友好的控制系統，有效提升生產效率并降低生命周期成本。未來，隨著技術進步，規范可進一步集成物聯網（IoT）功能，實現預測性維護和大數據分析。企業應定期復審和更新本規范，以適應行業標準和用戶需求的變化，最終推動精密制造領域的創新發展。

常見問題解答（FAQ）

1.什么是一體化控制柜？它在8023型精密劃片機中起什么作用？

一體化控制柜是將電氣控制、電源管理、人機界面和數據處理等功能集成在一個柜體內的系統。在8023型精密劃片機中，它負責協調切割運動、監控設備狀態、確保安全運行，并通過模塊化設計簡化維護，提高整體設備的精度和效率。

2.設計規范的主要目標是什么？如何確保合規性？

主要目標是實現控制柜的高可靠性、安全性和環境適應性。確保合規性需參考國際標準（如IEC和NEMA），進行嚴格測試（如EMC和安全測試），并在設計階段采用模塊化布局和文檔化管理，便于第三方審核和用戶驗證。

3.控制柜的安全設計有哪些關鍵點？

關鍵點包括緊急停止按鈕、漏電和過載保護、權限管理和物理隔離。例如，緊急停止按鈕需符合IEC標準，能在緊急情況下立即切斷電源；軟件層面則通過用戶權限和日志記錄防止誤操作，確保操作人員安全。

4.控制柜的維護周期是多久？日常維護包括哪些內容？

建議每6個月進行一次全面維護，日常維護包括清潔散熱風扇、檢查電纜連接和更新系統軟件。具體內容詳見操作手冊，用戶可通過HMI界面查看維護提醒，以預防故障并延長設備壽命。

5.設計中如何考慮控制柜的擴展性？

通過模塊化設計實現擴展性，例如預留額外的PLC插槽和接口，支持添加傳感器或通信模塊（如以太網或無線模塊）。柜體內部空間規劃允許升級散熱系統或電源單元，確保未來能集成新功能而不影響現有性能。
