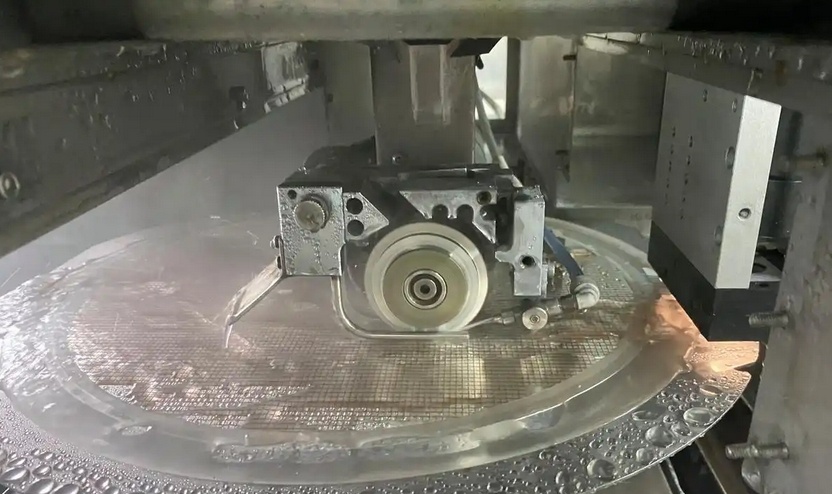

在制造業智能化轉型的浪潮中，自動化改造已成為企業提升效率、降低成本和保障質量的核心手段。精密劃片機作為高精度加工設備，廣泛應用于半導體、玻璃、陶瓷等行業，用于切割晶圓、基板等材料。然而，傳統手動或半自動操作模式往往依賴人工干預，導致生產效率低下、精度波動大，且易受人為誤差影響。為了解決這些問題，我們近期完成了一項基于8020鋁型材的精密劃片機自動化線體改造項目。

8020鋁型材以其模塊化、高強度、易組裝和可重復利用的特性，成為自動化框架構建的理想選擇。本文將分享這一實戰經驗，涵蓋改造背景、過程、挑戰與解決方案，以及成果總結，旨在為同行提供參考和啟示。

背景與需求分析

我們的項目源于一家電子元件制造企業的實際需求。該企業使用一臺精密劃片機進行晶圓切割，原有生產線依賴操作員手動上料、定位和下料，導致平均每小時僅能處理50片晶圓，且切割精度波動在±0.1mm范圍內。這種模式不僅效率低，還因人為因素導致產品一致性差，廢品率居高不下。

隨著訂單量增加，企業亟需通過自動化改造實現全流程無人化操作，目標包括：提升生產效率至每小時80片以上，將切割精度控制在±0.02mm以內，并減少一名操作員以降低人力成本。

經過多方評估，我們選擇了8020鋁型材系統作為自動化線體的框架基礎。8020鋁型材源于美國80/20Inc.公司的產品，是一種標準化鋁擠壓型材，以其T型槽設計聞名，可實現快速組裝和靈活調整。相比傳統焊接框架，8020型材無需專業工具，即可構建穩固結構，且易于擴展和維護，非常適合中小型自動化項目。本改造項目總投資約30萬元人民幣，預計回收期為18個月。

改造過程詳解

改造過程分為設計、采購、組裝、集成和測試五個階段，全程歷時約3個月。以下為詳細步驟：

1.設計階段：我們使用SolidWorksCAD軟件進行線體布局設計。基于8020鋁型材的標準化尺寸（如40系列型材），繪制了框架結構，包括傳送帶系統、劃片機固定座、傳感器安裝點和安全防護欄。設計時重點考慮了空間優化，確?？蚣芫o湊且不影響原有設備運行。通過模擬分析，我們確定了型材的承重和穩定性，避免了過度設計。

2.采購階段：組件清單主要包括8020鋁型材、連接件、伺服電機、PLC控制器、光電傳感器和傳送帶模塊。8020型材的優勢在于其廣泛的市場可用性，我們直接從供應商處采購標準件，減少了定制成本和交貨時間?？偛牧铣杀炯s占投資的60%，其中8020型材部分約為8萬元。

3.組裝階段：團隊按照設計圖逐步搭建框架。8020型材的T型槽設計使組裝變得簡單：使用內六角扳手即可固定連接件，無需焊接或鉆孔。我們先構建主體框架，然后安裝傳送帶系統，用于自動輸送晶圓片至劃片機工位。劃片機通過定制夾具固定在框架上，確保其與傳送帶對齊。組裝過程耗時約2周，得益于8020的模塊化特性，中途調整了幾次布局，未造成重大延誤。

4.集成階段：這一階段涉及電氣和控制系統集成。我們采用PLC（可編程邏輯控制器）作為核心，編寫梯形圖程序，控制整個流程：上料傳感器觸發傳送帶啟動，精確定位后，劃片機自動執行切割，最后下料機械臂（本項目采用簡單氣動裝置）移出成品。原有劃片機的接口不標準，我們開發了一塊適配板，實現PLC與設備的通信。集成過程中，團隊注重安全設計，添加了急停按鈕和光柵防護。

5.測試階段：我們進行了多輪調試，模擬不同生產場景。初期發現傳送帶與劃片機同步不佳，導致定位誤差。通過調整PLC程序和傳感器靈敏度，問題得以解決。最終測試顯示，系統運行穩定，切割精度達到±0.02mm，生產效率提升至每小時80片。測試階段還培訓了企業員工，確保他們能獨立操作和維護新系統。

挑戰與解決方案

改造過程中，我們遇到了三大挑戰，并采取了相應解決方案：

-空間限制：工廠布局緊湊，原有設備周圍空間有限。解決方案是利用8020型材的模塊化特性，采用分段式組裝，先構建子框架再整合，避免了大規模搬遷。同時，我們優化了框架高度，確保不影響日常操作。

-設備兼容性：劃片機原有控制系統封閉，難以與自動化組件集成。我們通過開發定制接口板和編寫中間件，實現了PLC的統一控制。這需要跨學科協作，機械與電氣團隊緊密配合，確保了信號傳輸?shù)姆€(wěn)定性。

-成本與時間控制：項目預算有限，且企業要求盡快投產。我們通過優先使用8020標準件和現成模塊，降低了定制成本。同時，采用敏捷項目管理方法，分階段交付，減少了整體工期。最終，項目實際支出控制在預算內，且提前一周完成。

這些挑戰凸顯了自動化改造中規劃的重要性。8020鋁型材的靈活性大大降低了實施難度，但其成功依賴于前期詳細設計和團隊協作。

成果與效益分析

改造完成后，生產線實現了顯著提升：

-生產效率：從每小時50片增至80片，增長率60%，日均產量提高約240片，有效滿足了訂單需求。

-精度與質量：切割誤差從±0.1mm降至±0.02mm，產品一致性大幅提升，廢品率降低約15%。

-成本節約：減少一名操作員，年人力節約約10萬元；加上效率提升，年總收益增加約20萬元。

-投資回報：以30萬元投資計算，回收期約18個月，長期看，自動化線體還可擴展至其他工藝，進一步放大效益。

此外，8020鋁型材框架的可重構性，為企業未來升級預留了空間。員工反饋新系統操作簡便，維護成本低，體現了自動化改造的可持續價值。

結論

本次8020鋁型材在精密劃片機自動化線體改造中的實戰表明，模塊化設計是中小型自動化項目的關鍵成功因素。8020型材不僅簡化了組裝過程，還提升了系統的靈活性和可靠性。通過本項目，企業實現了效率、質量和成本的多重優化，為行業提供了可復制的范例。未來，我們建議企業在類似改造中注重前期規劃、團隊培訓和迭代測試，以最大化自動化效益。隨著工業4.0深入，此類改造將更普及，8020等標準化組件有望成為智能制造的基石。

常見問題解答（FAQ）

1.為什么選擇8020鋁型材進行自動化改造？

8020鋁型材具有模塊化、高強度、易組裝和可重復使用的特點。其T型槽設計允許快速調整和擴展，無需專業工具，非常適合構建自動化框架。相比傳統焊接，它能顯著縮短工期，降低長期維護成本，并適應多種工業環境。

2.改造過程中最大的挑戰是什么？

最大挑戰是確保劃片機與自動化系統的無縫集成。原有設備接口不標準，導致通信障礙。我們通過開發定制適配板和精細編程解決了這一問題，強調了跨團隊協作在自動化項目中的重要性。

3.自動化改造后，生產效率提升了多少？

生產效率提升了60%，從每小時50片增加到80片。這主要得益于自動化減少了人工干預和等待時間，同時系統運行更穩定，減少了停機事件。

4.需要哪些專業技能來實施這種改造？

需要機械設計（如CAD軟件）、電氣工程（PLC編程）、自動化控制和項目管理技能。理想團隊?wèi)?yīng)包括機械工程師、電氣工程師和程序員，同時建議進行員工培訓，以確保操作和維護能力。

5.這種改造的成本是多少？投資回收期多長？

本項目總成本約30萬元人民幣，包括材料、設備和人工。投資回收期約為18個月，基于人力節約和生產效率提升計算。實際成本因企業規模和設備差異可能變化，但8020型材的標準化有助于控制支出。
