晶圓劃片機是半導體制造和后道封裝工藝中的關鍵設備，主要用于將加工完成的晶圓切割成獨立的芯片（Die）。其適用材料范圍廣泛，需根據材料的物理特性（如硬度、脆性、熱導率等）選擇不同的切割工藝（刀片切割或激光切割）。以下從半導體材料、非半導體材料及新興材料三大類展開說明：

一、半導體材料

1. 單質半導體

– 硅（Si）：最常見的半導體材料，廣泛應用于集成電路、傳感器等。硅的莫氏硬度約為6.5，切割時需使用金剛石刀片，并配合冷卻液減少熱應力。

– 鍺（Ge）：早期半導體器件材料，硬度較低（莫氏4.5），但脆性高，需低速切割以避免邊緣崩裂。

2. 化合物半導體

– 砷化鎵（GaAs）：用于高頻通信和光電子器件。GaAs硬度較高（莫氏4.5），但脆性顯著，激光切割可減少微裂紋，提高良率。

– 氮化鎵（GaN）：適用于高功率器件和LED，硬度高（莫氏8-9），傳統刀片切割易導致分層，需采用激光隱形切割（Stealth Dicing）技術。

– 碳化硅（SiC）：用于新能源汽車和電力電子，硬度接近鉆石（莫氏9.5），必須使用高精度金剛石刀片或超短脈沖激光，切割后需嚴格清洗碳化物殘留。

3. 其他半導體材料

– 磷化銦（InP）：光通信領域關鍵材料，脆性大，需優化切割參數控制切痕深度。

– 氧化鎵（Ga?O?）：新興超寬禁帶材料，切割時易產生熱損傷，激光工藝更具優勢。

二、非半導體材料

1. 襯底與封裝材料

– 藍寶石（Al?O?）：LED行業常用襯底，硬度高（莫氏9），需金剛石刀片結合高轉速切割。

– 石英玻璃（SiO?）：用于MEMS和光學器件，脆性極高，激光切割可避免機械應力導致的破裂。

– 陶瓷（AlN、Al?O?）：高導熱陶瓷用于功率模塊封裝，切割時需控制粉塵污染。

2. 金屬與復合材料

– 金屬箔（Cu、Au）：柔性電路板（FPC）切割需超薄刀片，防止材料卷曲。

– 樹脂基板（FR-4、BT）：封裝基板材料，刀片切割易產生毛刺，激光加工可實現更精細的切縫。

3. 光學與特殊材料

– 鈮酸鋰（LiNbO?）：聲表面波器件材料，對熱敏感，需低溫冷卻切割。

– 聚合物（PI、PMMA）：柔性顯示和生物芯片中應用，激光切割可避免材料變形。

三、新興材料與挑戰

1. 第三代半導體（SiC、GaN）：隨著新能源汽車普及，對高效切割需求激增，設備需兼顧高精度與低損傷。

2. 超薄晶圓（<50μm）：先進封裝要求切割更薄晶圓，刀片剛性與振動控制成為關鍵。 3. 異質集成材料：如硅基氮化鎵（GaN-on-Si），多層結構易分層，需定制化切割方案。 4. 柔性材料（石墨烯、PET）：非傳統硬脆材料，激光加工可避免機械接觸導致的拉伸變形。 四、材料與切割工藝匹配 - 刀片切割：適用于硅、GaAs等中低硬度材料，成本低但存在物理應力。 - 激光切割：適合SiC、GaN等高硬脆材料，無接觸、精度高，但設備成本較高。 - 混合工藝：部分材料采用先激光開槽再刀片切割，以平衡效率與質量。 總結 晶圓劃片機的材料適應性直接決定芯片良率和生產成本。隨著半導體技術向高頻、高功率、柔性化發展，材料多樣性對切割工藝提出更高要求。未來，設備將向多工藝集成（如激光+刀片）、智能化參數調節及在線檢測方向發展，以滿足5G、IoT、AI芯片等新興領域的制造需求。

晶圓劃片機是半導體制造中的關鍵設備，用于將完成電路制作的晶圓切割成獨立的芯片（Die）。其適用材料范圍廣泛，主要取決于半導體器件的應用領域和技術需求。以下從材料特性、技術挑戰及行業應用三個維度，系統分析晶圓劃片機的適用材料類型：

一、基礎半導體材料

1. 硅（Si）

– 作為半導體行業主流材料，硅占全球晶圓產量的90%以上。單晶硅具有晶體結構均勻、機械性能穩定的特點，常規厚度（725-775μm）的硅晶圓可采用金剛石刀片進行機械切割。隨著芯片薄型化趨勢，超薄硅晶圓（<50μm）需結合DBG（先劃片后減?。┗蚣す怆[切技術，以避免崩邊缺陷。 2. 砷化鎵（GaAs） - 主要用于射頻器件、光電子器件領域。相較于硅，GaAs硬度更高（莫氏硬度4.5）但脆性顯著，傳統刀片切割易產生微裂紋。行業多采用激光劃片機，通過紫外/綠光激光實現熱影響區（HAZ）小于5μm的高精度切割，同時需優化冷卻系統防止材料熱損傷。 二、第三代半導體材料 3. 碳化硅（SiC） - SiC晶圓硬度高達莫氏9.2級（接近金剛石），傳統機械切割效率低且刀具磨損嚴重。激光劃片技術在此領域占據主導，通常采用皮秒/飛秒超快激光，通過非線性吸收實現冷加工，切割速度可達200mm/s以上，同時保持邊緣粗糙度<2μm。 4. 氮化鎵（GaN） - 主要應用于功率器件與微波射頻器件。GaN-on-Si晶圓需處理異質材料界面應力問題，而自支撐GaN晶圓脆性更高。激光隱形切割（Stealth Dicing）技術通過聚焦激光在材料內部形成改性層，再通過擴張膜分離芯片，可顯著提升良率至99.9%。 三、化合物與特殊功能材料 5. 磷化銦（InP） - 作為光通信器件的核心材料，InP對切割潔凈度要求極高。水導激光切割（Water Jet Guided Laser）技術在此類材料中表現優異，水流既可冷卻材料又可及時清除碎屑，確保切割道無污染。 6. 藍寶石（Al?O?） - LED產業中藍寶石襯底的切割需克服其高硬度（莫氏9級）和低導熱性。金剛石線鋸切割結合激光誘導裂紋擴展技術，可實現0.1mm以下窄道切割，加工效率較傳統方式提升3倍。 四、先進封裝材料 7. 玻璃/陶瓷基板 - 用于2.5D/3D封裝中介層（Interposer）的玻璃基板，其無定形結構易產生微裂紋。采用紫外激光+Bessel光束的復合切割技術，可在厚度100μm的玻璃上實現錐度角<1°的垂直切割。 8. 柔性聚合物材料 - 柔性顯示與可穿戴設備中PI（聚酰亞胺）、PET等材料需低溫加工。CO?激光劃片機通過10.6μm波長實現分子鍵選擇性斷裂，配合精密溫控系統，可避免材料碳化。 五、技術挑戰與發展趨勢 - 異質集成材料：針對SiC+GaN、Si+石英等復合結構晶圓，需開發多波長激光協同加工技術。 - 超薄晶圓處理：厚度<10μm的芯片要求劃片機具備亞微米級Z軸控制能力，空氣軸承平臺與主動振動補償系統成為標配。 - 綠色制造：干式激光切割技術逐步替代傳統噴水冷卻方式，減少純水消耗與廢水處理成本。 結語 晶圓劃片機的材料適用性正從單一硅基向多元化發展，覆蓋從傳統半導體到第三代寬禁帶材料，乃至先進封裝基板。隨著激光技術、精密運動控制及AI算法的進步，劃片機已能處理硬度跨度從莫氏4級（InP）到9.5級（金剛石薄膜）的各類材料，切割精度進入亞微米時代。未來，隨著量子芯片、光子集成電路等新興領域的發展，劃片技術將持續突破材料物理極限，推動半導體產業向更高集成度邁進。

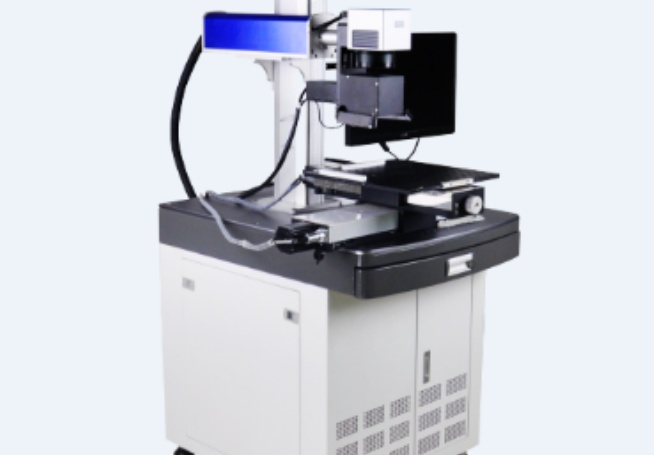

晶圓劃片機：半導體制造中的精密切割工具

晶圓劃片機（Wafer Dicing Machine）是半導體制造過程中的關鍵設備之一，主要用于將完成前道工藝的晶圓切割成獨立的芯片單元（Die）。作為半導體封裝工藝的核心環節，劃片技術的精度和效率直接影響芯片的良率與性能。隨著半導體行業向更高集成度、更小線寬的方向發展，晶圓劃片機的技術也在不斷革新。

一、工作原理與技術分類

晶圓劃片機通過物理或激光手段對晶圓進行切割，其核心流程包括：

1. 晶圓對準：利用高精度光學系統識別晶圓上的切割道（Scribe Line），確保切割路徑與電路圖案精確對齊。

2. 切割分離：通過刀片或激光束沿切割道進行分離，形成獨立的芯片單元。

根據技術原理可分為兩類：

– 機械劃片機：采用超薄金剛石刀片（厚度15-30μm）高速旋轉（30,000-60,000 RPM）進行切割，成本較低但存在機械應力風險。

– 激光劃片機：使用紫外/綠激光（波長355nm/532nm）實現非接觸式加工，尤其適合超薄晶圓（<50μm）和化合物半導體材料（如GaN、SiC）。 二、核心組件與技術創新 現代晶圓劃片機集成了多項尖端技術： 1. 精密運動系統： - 空氣軸承主軸：徑向跳動<0.1μm - 直線電機驅動平臺：定位精度±0.25μm - 多軸聯動控制：支持復雜切割路徑 2. 智能檢測系統： - 高分辨率CCD（可達0.5μm/pixel） - AI圖像識別算法：自動補償切割偏移 - 3D輪廓掃描：實時監測切割深度 3. 先進加工技術： - 隱形切割（Stealth Dicing）：激光聚焦于晶圓內部，實現無碎屑加工 - 多刀協同：雙刀并列切割提升效率 - 冷切割技術：液氮冷卻防止材料熱損傷 三、關鍵性能參數 - 切割精度：±2μm（機械）/±1μm（激光） - 加工速度：最高300mm/s（機械）/200mm/s（激光） - 適用晶圓：尺寸2-12英寸，厚度20-1000μm - 良率控制：芯片崩邊<5μm，切割道寬度<30μm 四、應用領域拓展 除傳統IC制造外，晶圓劃片機在以下領域發揮重要作用： 1. 先進封裝：Fan-Out WLP的RDL層切割 2. 功率器件：SiC/GaN晶圓的低損傷加工 3. Micro-LED：巨量轉移前的芯片分離 4. 傳感器：MEMS器件的微結構保護性切割 五、市場格局與發展趨勢 全球市場由日本DISCO（市占率超60%）、東京精密、中國沈陽和研等企業主導。行業呈現三大趨勢： 1. 復合加工：激光+機械的混合切割技術興起 2. 智能化升級：集成IoT模塊實現預測性維護 3. 材料適應性：開發適用于第三代半導體的專用工藝 據Yole統計，2023年全球晶圓劃片設備市場規模達18億美元，預計2027年將增長至25億美元，其中激光劃片機占比將提升至40%。隨著chiplet技術的普及，對高精度劃片機的需求將持續增長，推動設備向納米級精度、多工藝集成方向發展。 晶圓劃片機作為芯片制造的"精密手術刀"，其技術創新正成為突破摩爾定律限制的重要支撐，在半導體產業升級中扮演著不可替代的角色。
