在智能化、微型化浪潮的推動下，智能封裝產業正經歷著一場深刻的技術變革。從智能手機、可穿戴設備到人工智能芯片、高速光通信模塊，電子元器件的集成度越來越高，性能要求日益嚴苛。在這一背景下，傳統的油墨印刷、機械雕刻等標記方式已難以滿足高精度、高可靠性和高效率的生產需求。

而COB（Chip-on-Board）激光鐳雕技術，憑借其非接觸、高精度、高靈活性的獨特優勢，正迅速成為智能封裝產業中不可或缺的關鍵工藝，其應用趨勢正朝著更精細、更智能、更集成的方向蓬勃發展。

一、COB激光鐳雕技術簡介

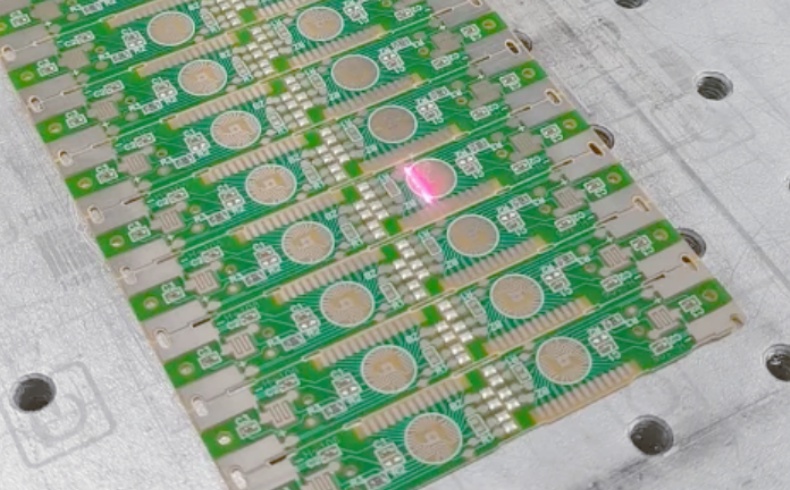

COB激光鐳雕技術，是指在完成芯片貼裝和引線鍵合后，利用高能量激光束在芯片表面或其封裝基材上進行永久性標記的工藝。它主要采用光纖激光器或紫外激光器，通過精確控制激光的參數，在物體表面發生物理或化學變化，從而雕刻出清晰的文字、二維碼、序列號、LOGO等信息。

與傳統標記方式相比，COB激光鐳雕具有以下核心優勢：

1.永久性與高可靠性：標記直接作用于材料表層，不易磨損、脫落，能承受后續的清洗、高溫、高濕等惡劣環境考驗，保證了產品生命周期的可追溯性。

2.超高精度與分辨率：激光光斑極小，可實現微米級別的精細標記，輕松應對日益縮小的芯片尺寸和封裝空間。

3.非接觸式加工：避免了機械應力對脆弱芯片和鍵合線的潛在損傷，極大提升了產品的良率和可靠性。

4.高效率與靈活性：通過軟件控制，可瞬間切換標記內容，無縫對接自動化生產線，實現高速、在線式打碼。

5.環保清潔：無耗材、無污染，符合現代電子制造綠色環保的要求。

二、COB激光鐳雕在智能封裝產業的核心應用趨勢

趨勢一：從“標識”到“身份”，深度融入產品全生命周期管理

早期的激光打碼主要用于簡單的型號、日期標識。如今，其角色已轉變?yōu)橘x予每個產品獨一無二的“數字身份”。通過雕刻高密度的二維碼（如DataMatrix碼），可以記錄芯片的晶圓批號、測試數據、生產履歷等海量信息。這一趨勢使得智能封裝器件在從制造、測試、組裝到終端使用、乃至售后維修和回收的整個生命周期中，都能被精準追溯。這對于汽車電子、醫療設備等高可靠性要求的領域至關重要，是實現工業4.0和智能制造的基礎。

趨勢二：適應封裝微型化，向超精細、無損標記演進

隨著先進封裝技術（如SiP、Fan-Out、Chiplet）的普及，封裝體內的空間寸土寸金，可供標記的區域越來越小。這就要求COB激光鐳雕技術必須向更高精度發展。紫外激光器等“冷加工”技術成為主流趨勢，它們能通過光化學作用直接破壞材料分子鍵，而非熱燒蝕，從而實現對芯片表面最細微、最清晰的標記，且?guī)缀醪划a生熱影響區（HAZ），完美保護了芯片的電氣性能和結構完整性。例如，在微型傳感器或MEMS器件上，紫外激光可以雕刻出肉眼幾乎難以辨識的微碼。

趨勢三：與AI和機器視覺深度融合，實現智能化質量管控

單純的標記已經不夠，未來的趨勢是“標記-識別-判斷”一體化。集成高分辨率CCD攝像頭的智能激光鐳雕系統，能夠在標記前進行自動定位（PatternFind），糾正工件的微小位置偏差；在標記后，立即進行自動光學檢測（AOI），讀取并驗證二維碼的可讀性（如通過GS1標準驗證），甚至分析標記的深淺、一致性。結合人工智能算法，系統能夠自主學習并優化激光參數，對標記缺陷進行自動分類和報警，從而實現從“自動化”到“智能化”的飛躍，大幅減少人工干預，提升整體產線直通率。

趨勢四：材料適應性拓展，覆蓋更廣泛的封裝應用場景

智能封裝所涉及的材料日益多樣化，從傳統的環氧樹脂塑封料（EMC）、金屬引線框架，到陶瓷、玻璃、硅晶圓等。COB激光鐳雕技術正通過研發不同波長和脈寬的激光源，來應對這一挑戰。例如，對于易產生碳化的深色塑封料，可采用綠光激光實現高對比度的淺色標記；對于透明的玻璃或藍寶石蓋板，則可采用特定參數的激光在其內部進行“內雕”。這種強大的材料適應性，使得激光鐳雕技術能夠無縫對接從低端到高端的全系列智能封裝產品。

趨勢五：作為柔性制造的關鍵環節，支持多品種、小批量生產

市場需求的快速變化要求生產線具備高度的柔性。COB激光鐳雕系統通過軟件驅動，可以輕松實現“一機多用”。在同一條生產線上，無需更換任何硬件，即可通過調用不同程序，為不同型號、不同批次的產品打上對應的標識。這種靈活性極大地縮短了產品換線時間，降低了生產成本，完美契合了當今電子產品迭代速度快、定制化需求高的市場特點。

三、未來展望

未來，COB激光鐳雕技術將繼續與智能封裝產業協同進化。一方面，激光器本身將向更短波長、更短脈沖、更高效率方向發展，以追求極限的精度和最低的熱損傷。另一方面，它將更深地嵌入到工業物聯網（IIoT）生態中，作為數據采集的物理入口，與MES（制造執行系統）、ERP（企業資源計劃系統）實時交互，構建真正透明、智能的“數字孿生”工廠。

結語

總而言之，COB激光鐳雕技術已不再是智能封裝產業中一個孤立的加工環節，而是演變?yōu)檫B接物理世界與數字信息世界的橋梁，是保障產品高質量、高可靠性并實現智能制造的核心使能技術之一。其應用趨勢清晰地指向了精細化、智能化、柔性化和全生命周期化。隨著技術的不斷突破與應用場景的持續開拓，COB激光鐳雕必將在波瀾壯闊的智能封裝浪潮中，扮演更加舉足輕重的角色。

【關于COB激光鐳雕技術的五個問答】

Q1:COB激光鐳雕與傳統油墨打印在芯片封裝上的根本區別是什么？

A1:根本區別在于原理和效果。油墨打印是物理附著，將油墨覆蓋在材料表面，易因摩擦、化學試劑或高溫而脫落、模糊。而激光鐳雕是“由內而外”的永久性改變，通過激光能量使材料表層發生汽化或化學變化，形成凹凸或顏色對比。因此，激光標記具有永不磨損、耐候性強、環保無污染等絕對優勢，特別適合對可靠性和壽命要求極高的智能封裝產品。

Q2:在微型化趨勢下，激光鐳雕如何避免損傷脆弱的芯片和內部的引線？

A2:主要通過兩種方式：

1.選用“冷加工”激光源：如紫外激光。它的光子能量高，能直接打斷材料的分子鍵，實現“削切”式加工，而非通過高溫熔化。這極大地減少了熱量的積累和擴散，從而避免了熱應力對周邊芯片結構和敏感電路（如淺表層的晶體管）以及附近金線的損傷。

2.精確的工藝參數控制：通過大量實驗和模擬，找到針對特定材料的最佳激光功率、頻率、掃描速度和填充間距。精密的控制系統能確保激光能量恰好足以完成標記，而不會過度穿透或產生多余的熱影響區。

Q3:為什么說激光鐳雕的二維碼是實現“一物一碼”全生命周期追溯的關鍵？

A3:因為激光雕刻的二維碼具有永久性、高密度和唯一性。

永久性：確保了從產品誕生到報廢，這個“身份證”始終存在。

高密度：在極小的面積內（如1x1mm2）存儲大量信息，或關聯數據庫中的完整生產履歷（如測試數據、操作員、時間戳等）。

唯一性：每個芯片的碼都是獨一無二的。

通過掃描這個永久存在的二維碼，可以在任何一個環節（如SMT貼裝、成品測試、市場銷售、用戶維修）快速調取該器件的全部歷史信息，實現精準的質量控制、供應鏈管理和售后服務。

Q4:智能激光鐳雕系統中的AI和機器視覺具體能做什么？

A4:它們主要實現三大功能：

智能定位與校準：在生產中，工件位置可能存在微米級的偏差。機器視覺系統能自動識別工件上的特征點，并計算出偏移量，引導激光頭進行補償，確保標記位置絕對精確。

在線質量檢測與評級：標記完成后，視覺系統立即拍攝標記圖案，AI算法會對其進行分析，評估二維碼的可讀性、對比度、有無瑕疵等，并自動判定“合格”、“不合格”或“次品”，實現100%在線全檢。

工藝參數自優化：AI可以學習海量的成功標記數據，當遇到新材料或標記效果出現微小波動時，系統能自動微調激光參數（如功率、速度），以達到最佳標記效果，形成閉環控制。

Q5:COB激光鐳雕技術的應用成本是否很高？它主要適用于哪些類型的封裝產品？

A5:初期設備投資確實高于傳統打碼方式，但從整體擁有成本（TCO）來看，它具有顯著優勢。因為它無耗材成本（無需油墨、溶劑），維護成本低，集成度高能提升產線效率，并且通過提升良品率和減少追溯失誤帶來的損失，能快速收回投資。

它幾乎適用于所有類型的智能封裝產品，尤其在高價值、高可靠性領域已成為標配：

強制性應用：汽車電子（ECU、傳感器）、醫療電子（植入設備、診斷設備）、航空航天。

廣泛適用：高端消費電子（手機主芯片、攝像頭模組）、通信設備（光模塊、路由器芯片）、功率模塊（IGBT、SiC）、以及各類SIP系統級封裝產品。
